POLLUANTS MINÉRAUX

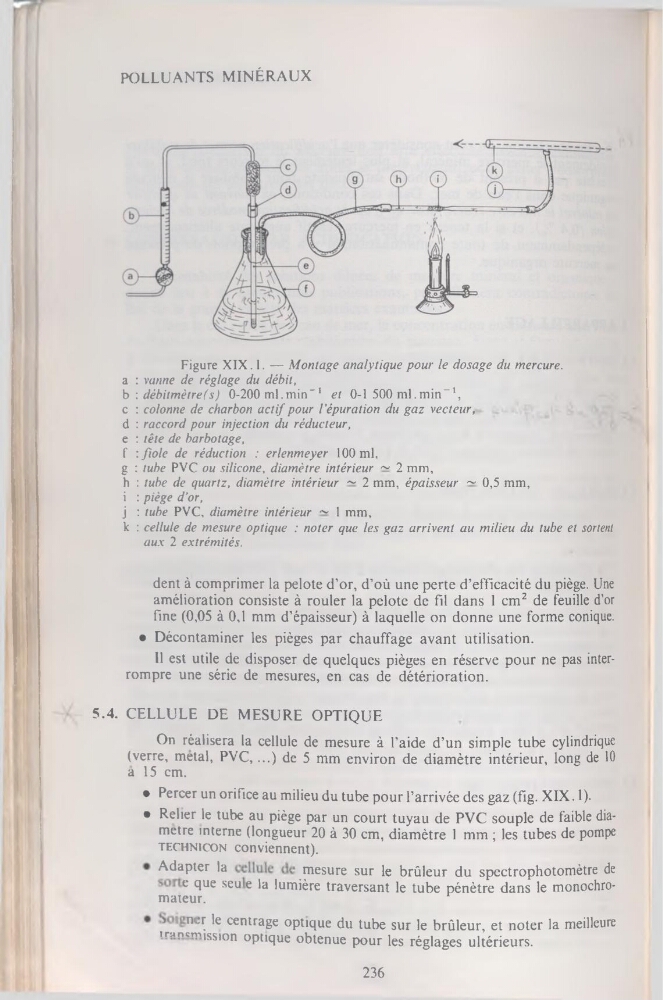

Figure XIX. 1. — Montage analytique pour le dosage du mercure.
a : vanne de réglage du débit,
b : débitmétre(s) 0-200 ml.min“1 et 0-1 500 ml.min-1,
c : colonne de charbon actif pour l’épuration du gaz vecteur,
d : raccord pour injection du réducteur,
e : tête de barbotage,
f : fiole de réduction : erlenmeyer 100 ml,
g : tube PVC ou silicone, diamètre intérieur ~ 2 mm,
h : tube de quartz, diamètre intérieur ~ 2 mm, épaisseur ~ 0,5 mm,
i : piège d’or,
j : tube PVC, diamètre intérieur ~ 1 mm,
k : cellule de mesure optique : noter que les gaz arrivent au milieu du tube et sortent
aux 2 extrémités.
dent à comprimer la pelote d’or, d’où une perte d’efficacité du piège. Une
amélioration consiste à rouler la pelote de fil dans 1 cm2 de feuille d’or
fine (0,05 à 0,1 mm d’épaisseur) à laquelle on donne une forme conique.
• Décontaminer les pièges par chauffage avant utilisation.
Il est utile de disposer de quelques pièges en réserve pour ne pas interrompre une série de mesures, en cas de détérioration.
5.4. CELLULE DE MESURE OPTIQUE
On réalisera la cellule de mesure à l’aide d’un simple tube cylindrique
(verre, métal, PVC,...) de 5 mm environ de diamètre intérieur, long de 10
a 15 cm.
• Percer un orifice au milieu du tube pour l’arrivée des gaz (fig. XIX. 1).
• Relier le tube au piège par un court tuyau de PVC souple de faible diamètre interne (longueur 20 à 30 cm, diamètre 1 mm ; les tubes de pompe
technicon conviennent).
Adapter 'a
mesure sur le brûleur du spectrophotomètre de
e que seu e la lumière traversant le tube pénètre dans le monochromaieur.
t'mnPnJj6 centrage oPOque du tube sur le brûleur, et noter la meilleure
ission optique obtenue pour les réglages ultérieurs.
236
