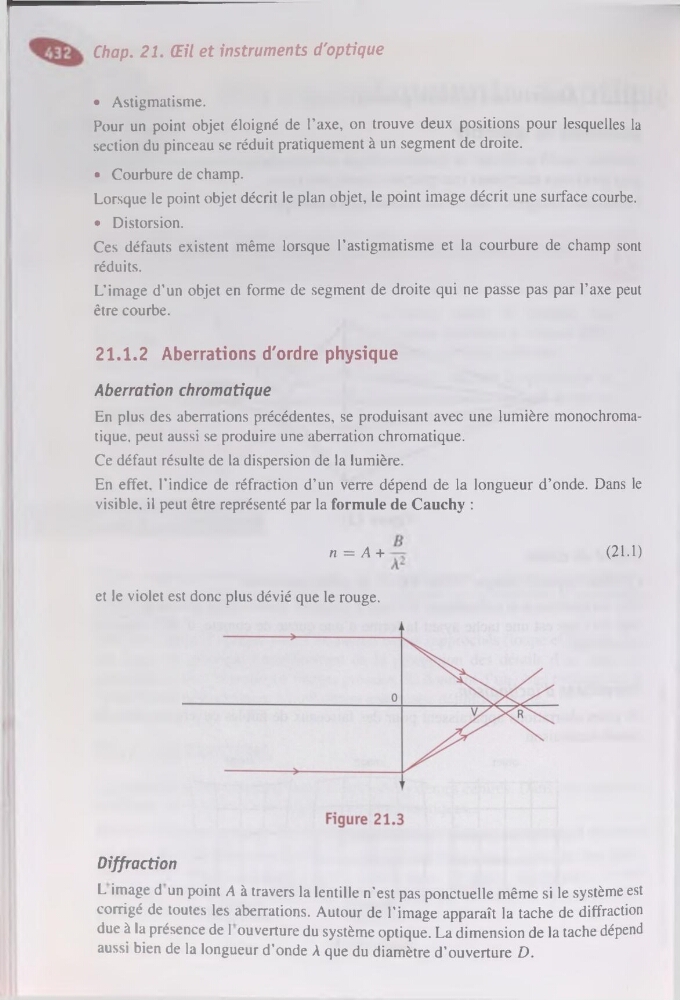

Chap. 21. Œil et instruments d'optique
• Astigmatisme.
Pour un point objet éloigné de l’axe, on trouve deux positions pour lesquelles la
section du pinceau se réduit pratiquement à un segment de droite.
• Courbure de champ.
Lorsque le point objet décrit le plan objet, le point image décrit une surface courbe.
• Distorsion.
Ces défauts existent même lorsque l’astigmatisme et la courbure de champ sont
réduits.
L’image d’un objet en forme de segment de droite qui ne passe pas par l’axe peut
être courbe.
21.1.2 Aberrations d'ordre physique
Aberration chromatique
En plus des aberrations précédentes, se produisant avec une lumière monochromatique, peut aussi se produire une aberration chromatique.
Ce défaut résulte de la dispersion de la lumière.
En effet, l’indice de réfraction d’un verre dépend de la longueur d’onde. Dans le
visible, il peut être représenté par la formule de Cauchy :
n = Â +
(21.1)
et le violet est donc plus dévié que le rouge.
Diffraction
L image d un point A à travers la lentille n’est pas ponctuelle même si le système est
corrigé de toutes les aberrations. Autour de l’image apparaît la tache de diffraction
due à la présence de I ouverture du système optique. La dimension de la tache dépend
aussi bien de la longueur d’onde A que du diamètre d’ouverture D.
