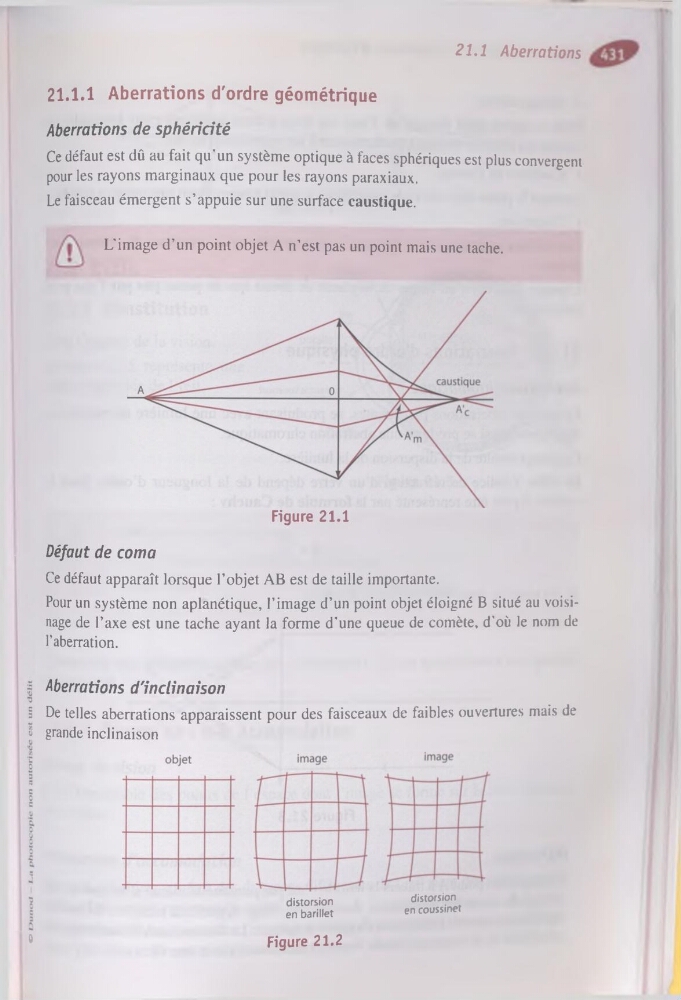

21.1 Aberrations
21.1.1 Aberrations d'ordre géométrique
Aberrations de sphéricité
Ce défaut est dû au fait qu'un système optique à faces sphériques est plus convergent
pour les rayons marginaux que pour les rayons paraxiaux.
Le faisceau émergent s’appuie sur une surface caustique.
L'image d’un point objet A n’est pas un point mais une tache.
Figure 21.1
9
Défaut de coma
Ce défaut apparaît lorsque l’objet AB est de taille importante.
Pour un système non aplanétique, l’image d’un point objet éloigné B situé au voisinage de l’axe est une tache ayant la forme d’une queue de comète, d’où le nom de
l’aberration.
Aberrations d'inclinaison
De telles aberrations apparaissent pour des faisceaux de faibles ouvertures mais de
grande inclinaison
distorsion
en barillet
distorsion
en coussinet
Figure 21.2
21.1.1 Aberrations d'ordre géométrique
Aberrations de sphéricité
Ce défaut est dû au fait qu'un système optique à faces sphériques est plus convergent
pour les rayons marginaux que pour les rayons paraxiaux.
Le faisceau émergent s’appuie sur une surface caustique.
L'image d’un point objet A n’est pas un point mais une tache.
Figure 21.1
9
Défaut de coma
Ce défaut apparaît lorsque l’objet AB est de taille importante.
Pour un système non aplanétique, l’image d’un point objet éloigné B situé au voisinage de l’axe est une tache ayant la forme d’une queue de comète, d’où le nom de
l’aberration.
Aberrations d'inclinaison
De telles aberrations apparaissent pour des faisceaux de faibles ouvertures mais de
grande inclinaison
distorsion
en barillet
distorsion
en coussinet
Figure 21.2
