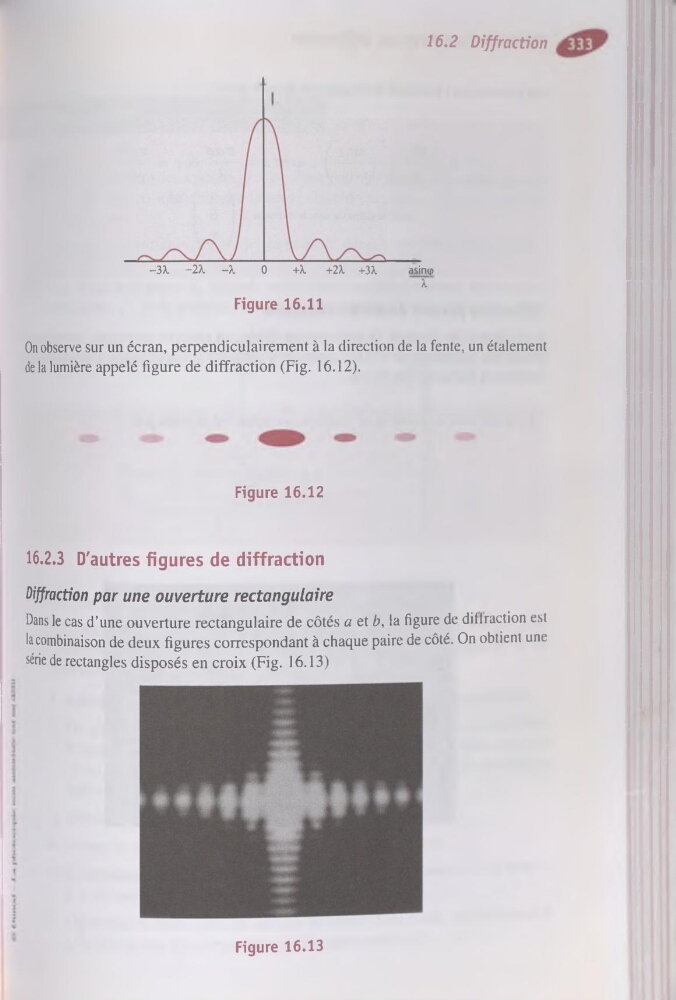

16.2 Diffraction
-3X
-2X
-X
0
+X
+2X +3X
Figure 16.11
asincp
X
On observe sur un écran, perpendiculairement à la direction de la fente, un étalement
de la lumière appelé figure de diffraction (Fig. 16.12).
Figure 16.12
16.2.3 D'autres figures de diffraction
Diffraction par une ouverture rectangulaire
Dans le cas d’une ouverture rectangulaire de côtés a et b, la figure de diffraction est
la combinaison de deux figures correspondant à chaque paire de côté. On obtient une
série de rectangles disposés en croix (Fig. 16.13)
Figure 16.13
