1. On ferme l’interrupteur K\ :
□ a) la tension aux bornes du condensateur de capacité Ci est UC1 = 10 V.
□ b) la charge du condensateur est Q\ = 10”6 C,
□ c) l’énergie emmagasinée par ce condensateur est £\ = 5.10~ J.
5
2. On ferme l'interrupteur Ki et on ouvre K\ :
□ a) les charges de chacun des deux condensateurs sont : Q\ = 5 |iC.
Q'z = 5 p.C,
□ b) l’énergie totale des deux condensateurs est de 5.10-5 J.

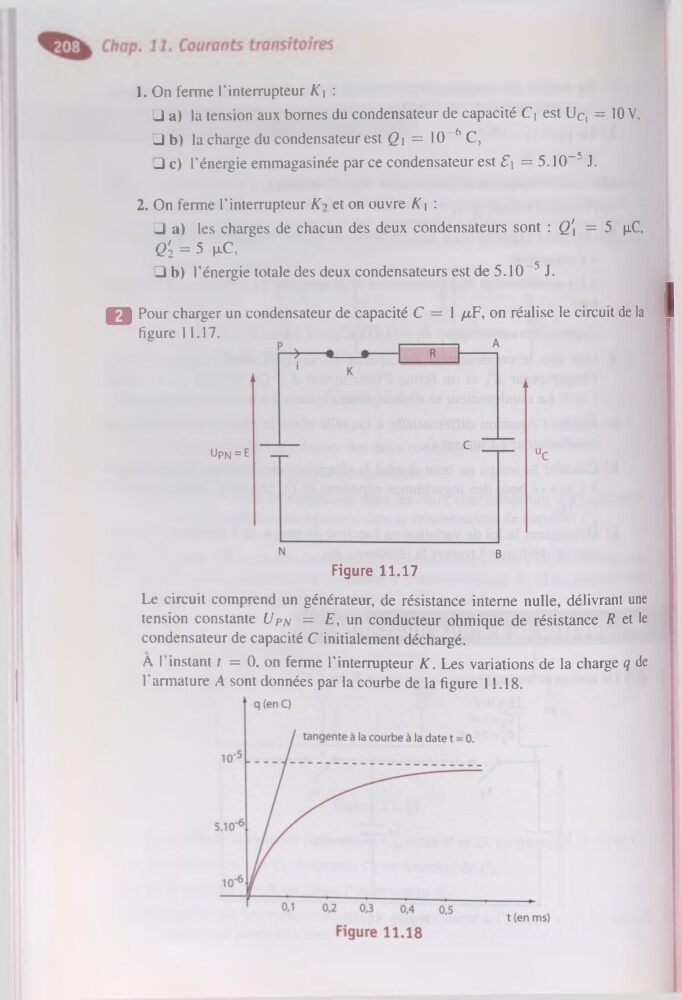

O Pour charger un condensateur de capacité C = 1 /jlF, on réalise le circuit de la
figure 11.17.
Upn = E
Figure 11.17
Le circuit comprend un générateur, de résistance interne nulle, délivrant une
tension constante Upn = E, un conducteur ohmique de résistance R et le
condensateur de capacité C initialement déchargé.
A 1 instant t = 0, on ferme l’interrupteur K. Les variations de la charge q de
l'armature A sont données par la courbe de la figure 11.18.
