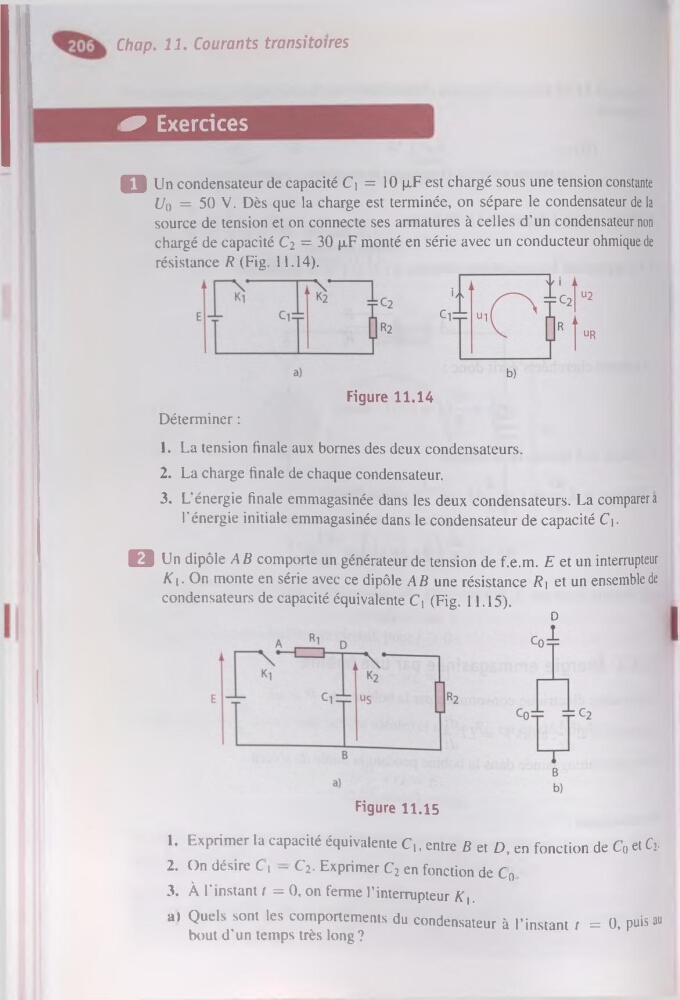

Chap. 11. Courants transitoires
0 Exercices
O Un condensateur de capacité Ci = 10 p,F est chargé sous une tension constante
U() = 50 V. Dès que la charge est terminée, on sépare le condensateur de la
source de tension et on connecte ses armatures à celles d’un condensateur non
chargé de capacité C2 = 30 piF monté en série avec un conducteur ohmique de
résistance R (Fig. 11.14).
Figure 11.14
Déterminer :
1. La tension finale aux bornes des deux condensateurs.
2. La charge finale de chaque condensateur.
3. L'énergie finale emmagasinée dans les deux condensateurs. La comparera
l'énergie initiale emmagasinée dans le condensateur de capacité Ci.
13 Un dipôle AB comporte un générateur de tension de f.e.m. E et un interrupteur
K\. On monte en série avec ce dipôle AB une résistance R\ et un ensemble de
condensateurs de capacité équivalente Ci (Fig. 11.15).
D
Figure 11.15
I. Exprimer la capacité équivalente C,, entre B et D, en fonction de Co et Ci.
2. On désire C । — Cj. Exprimer Ci en fonction de Co
3. À l'instant t = 0, on ferme l’interrupteur K}.
al Quels sont les comportements du condensateur à l’instant t = 0, puisa"
bout d'un temps très long ?
