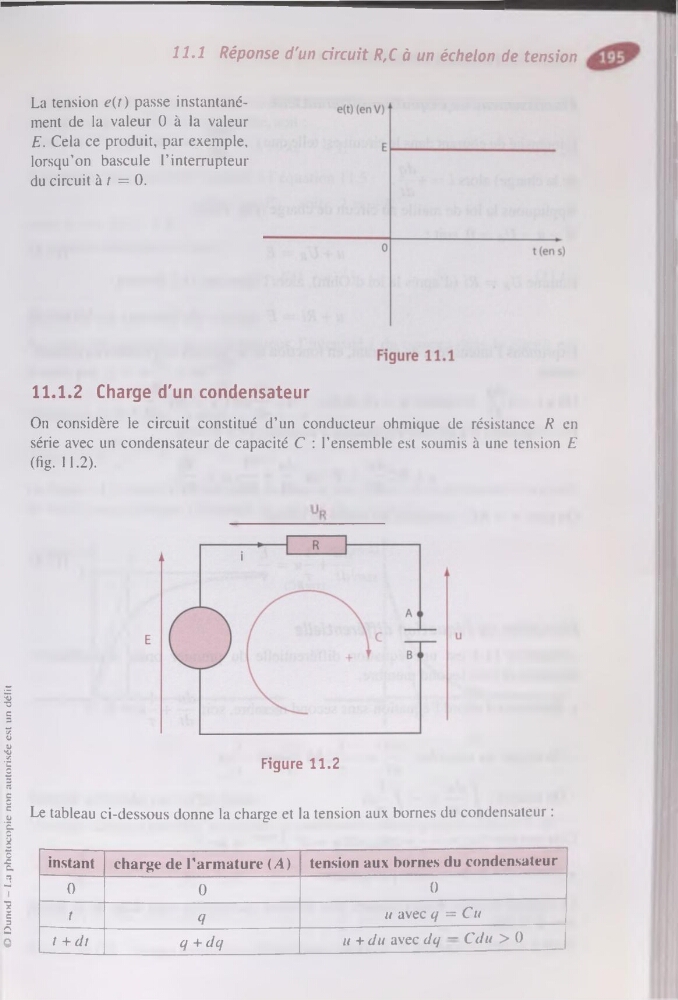

17.1 Réponse d'un circuit R,C à un échelon de tension
La tension e(t) passe instantanément de la valeur 0 à la valeur
E. Cela ce produit, par exemple,
lorsqu’on bascule l’interrupteur
du circuit à t = 0.
11.1.2 Charge d'un condensateur
On considère le circuit constitué d’un conducteur ohmique de résistance R en
série avec un condensateur de capacité C : l’ensemble est soumis à une tension E
(fig. H.2).
©
D unod
- La
photocopie non
autorisée
est un
délit
Figure 11.2
Le tableau ci-dessous donne la charge et la tension aux bornes du condensateur :
instant charge de l’armature (A) tension aux bornes du condensateur
0
0
0
t
7
u avec q = Cu
t + dt
q+dq
u + du avec dq — Cdu > 0_____
