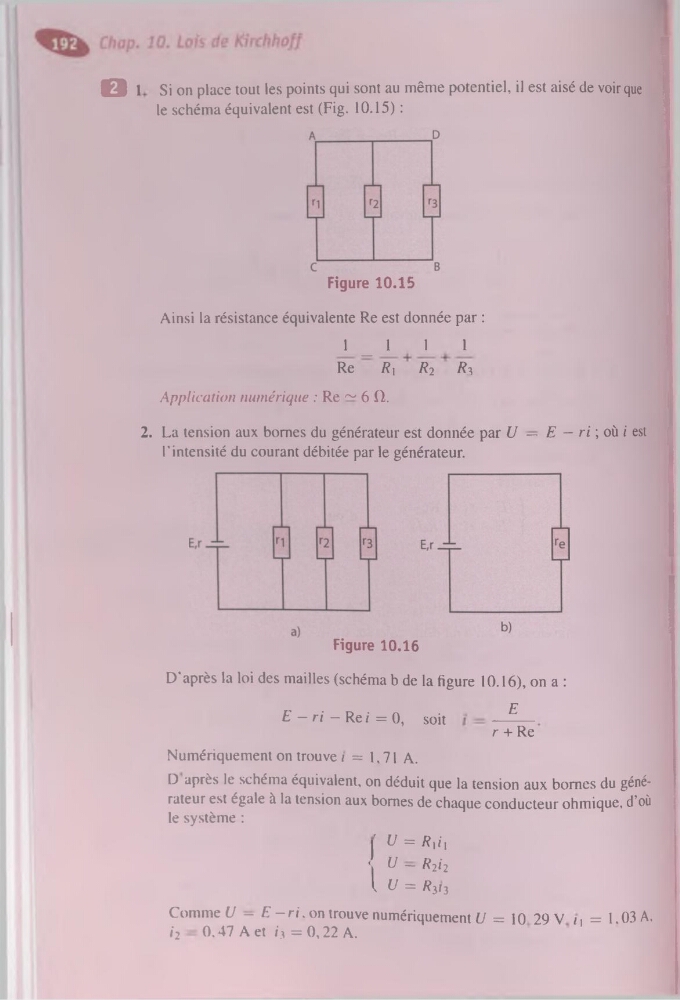

Bi Si on place tout les points qui sont au même potentiel, il est aisé de voir que
le schéma équivalent est (Fig. 10.15) :
Figure 10.15
Ainsi la résistance équivalente Re est donnée par :
1 _ 1
Re
/?i
Application numérique : Re ~ 6 O.
1
1
E2
Et,
2. La tension aux bornes du générateur est donnée par U — E — ri ; où i est
l'intensité du courant débitée par le générateur.
Figure 10.16
D’après la loi des mailles (schéma b de la figure 10.16), on a :
E - ri - Re i = 0, soit
E
r + Re
Numériquement on trouvez = 1,71 A.
D après le schéma équivalent, on déduit que la tension aux bornes du générateur est égale à la tension aux bornes de chaque conducteur ohmique, d’où
le système :
' U = R]i}
* U ~ R2i2
< U = /?3t3
Comme U — E - ri. on trouve numériquement U = 10 29 V /, = 1.03 A.
i2 = 0.47 A et i3 = 0,22 A.
