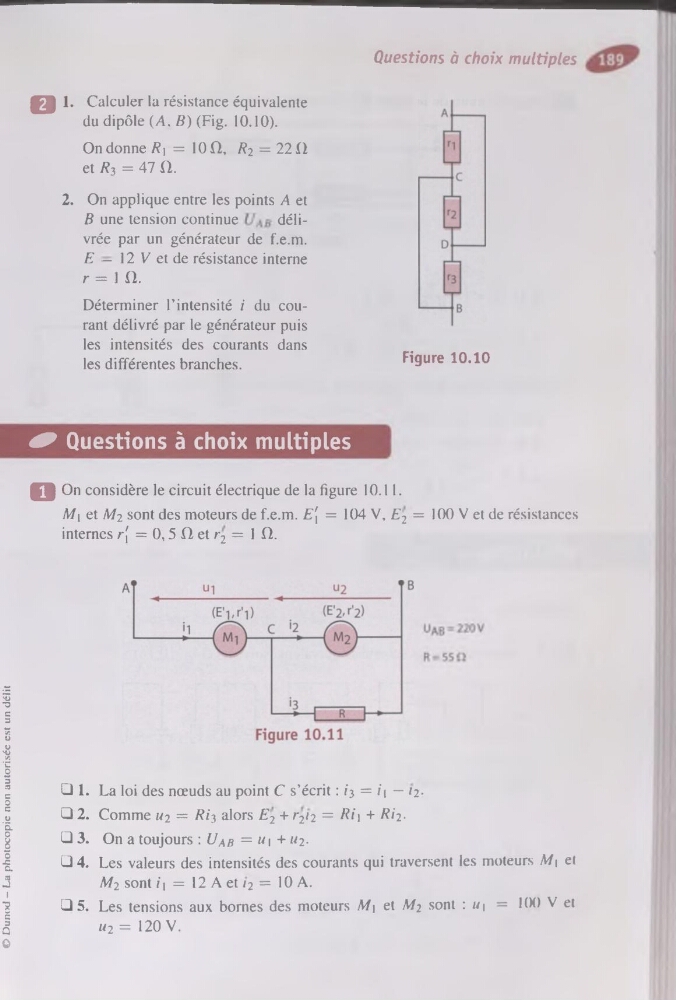

B1- Calculer la résistance équivalente
du dipôle (A. B) (Fig. 10.10).
On donne Æ, = lOfl, Æ2 = 22D
et Ri = 47 ft.
2. On applique entre les points A et
B une tension continue
délivrée par un générateur de f.e.m.
E — 12 V et de résistance interne
r = 1 O.
Déterminer l’intensité i du courant délivré par le générateur puis
les intensités des courants dans
les différentes branches.
4P Questions à choix multiples
Figure 10.10
O On considère le circuit électrique de la figure 10.11.
M\ et W2 sont des moteurs de f.e.m. E\ = 104 V, E2 = 100 V et de résistances
internes r't = 0,5 Q et r2 = 1 fl.
□ 1. La loi des nœuds au point C s’écrit : t’3 = z’i — 12□ 2. Comme w2 = Rij, alors E2 + r2z2 = /?/) + RÎ2□ 3. On a toujours : Uab = «i + u2.
O 4. Les valeurs des intensités des courants qui traversent les moteurs M। et
M2 sont i\ = 12 A et z2 = 10 A.
□ 5. Les tensions aux bornes des moteurs M\ et Af2 sont : u\ = 1(X) V et
u2 = 120 V.
