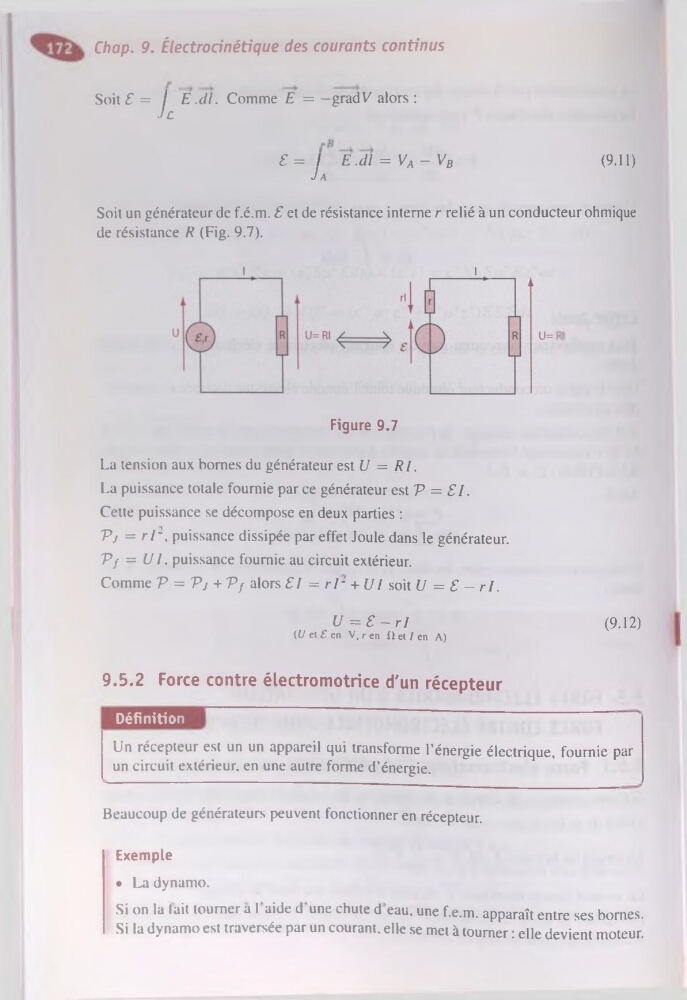

Chap. 9. Électrocinétique des courants continus
Soit f = / E.dl. Comme E = -gradV alors:
Je
E = I E.dl = VA-VB
J A
(9.11)
Soit un générateur de f.é.m. E et de résistance interne r relié à un conducteur ohmique
de résistance R (Fig. 9.7).
Figure 9.7
La tension aux bornes du générateur est U = RI.
La puissance totale fournie par ce générateur est P = El.
Cette puissance se décompose en deux parties :
Pj = ri2, puissance dissipée par effet Joule dans le générateur.
Pf = U l. puissance fournie au circuit extérieur.
Comme P = Pj + Pf alors El = rl~ + UI soit U = E — ri.
U =E-rl
(U et £ en V, r en tl et / en A)
(9.12)
9.5.2 Force contre électromotrice d'un récepteur
Définition
Un récepteur est un un appareil qui transforme l’énergie électrique, fournie par
un circuit extérieur, en une autre forme d’énergie.
Beaucoup de générateurs peuvent fonctionner en récepteur.
Exemple
• La dynamo.
Si on la tait tourner a I aide d une chute d eau. une f.e.m. apparaît entre ses bornes.
Si la dynamo est traversée par un courant, elle se met à tourner : elle devient moteur.
