Chap. 7. Théorème de Gauss. Condensateurs. Capacité
Différence de potentiel aux bornes du condensateurs de capacité C2
Q2
C2 = ^
C2
Applications numériques :
(A =
A. 4.10~4
3.10-6
= 146,7 V
t/2
4.4.10-4
6.10-6
= 73,3 V

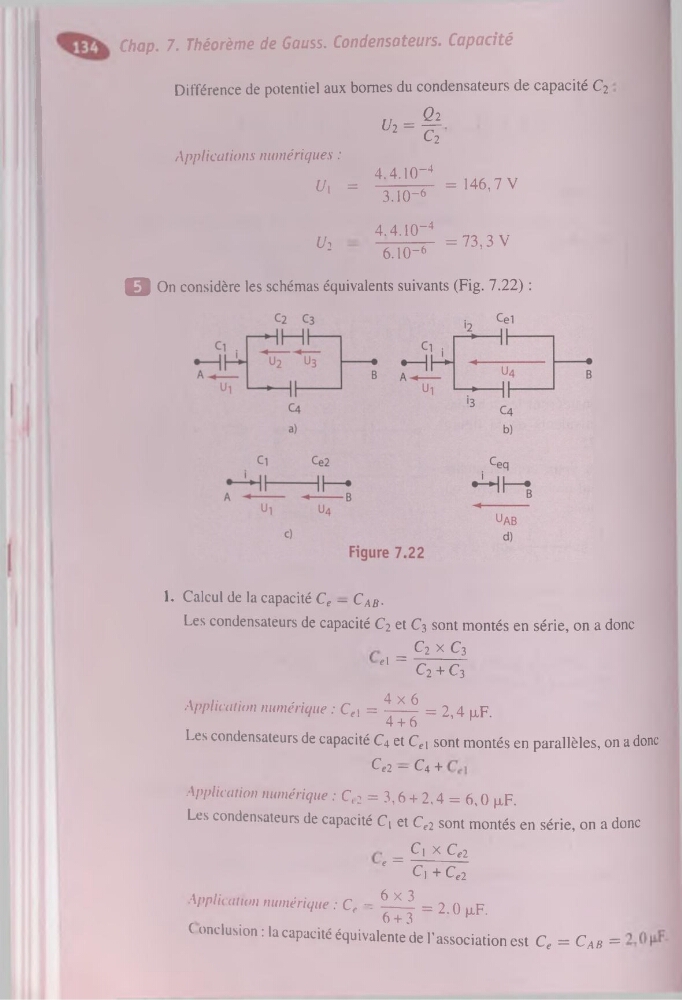

O On considère les schémas équivalents suivants (Fig. 7.22) :
1. Calcul de la capacité Ce — CABLes condensateurs de capacité C2 et C3 sont montés en série, on a donc
_ C2 x C3
el~ C2 + C3
4x6
Application numérique : Ce\ = -—— =2,4 p.F.
4 + 6
Les condensateurs de capacité C4 et Cei sont montés en parallèles, on a donc
Ce2 — C4 +
Application numérique : Ce2 = 3,6 + 2,4 = 6,0 |xF.
Les condensateurs de capacité Ci et Ce2 sont montés en série, on a donc
_ Ci x Ce2
e~ C1+Ce2
. ..
. .
_
6x3
Application numérique : Ce =------ = 2.0 p.F.
6 + 3
f onclusion : la capacité équivalente de l'association est Ce = Cab =
