PARTIE 1 | Les enveloppes fluides externes actuelles
La porosité permet de passer de la vitesse de Darcy à la vitesse réelle d’un écoulement souterrain :
u = U<&
avec U la vitesse de Darcy, m/s
et la porosité, sans unité.
La recharge de l’eau souterraine est souvent le membre le plus difficile à estimer
dans un bilan, c’est pourquoi son évaluation est souvent faite à l’aide de modèles
numériques.
Méthode Mesurer le niveau de l’eau dans le sous-sol
Le niveau piézométrique est l’altitude de la surface d’eau dans un aquifère. Une
mesure ponctuelle peut en être faite à l’aide d’une sonde piézométrique descendue
dans un forage ou puits. La sonde au contact de l’eau génère un courant électrique,
courant qui allume une diode et/ou déclenche un son. La mesure de profondeur se
fait sur le ruban gradué qui permet de descendre la sonde, à la profondeur exacte du
déclenchement du son ou de la lumière. Il faut ensuite déduire la hauteur de la margelle du puits ou du tube du forage dépassant du sol, et, grâce à l’altitude du forage,
ramener la valeur obtenue à une valeur par rapport au niveau de la mer, sinon on a
juste une valeur relative (figure 2.5). Certaines sondes permettent une acquisition de
données en continu, par la mesure des variations de pression.

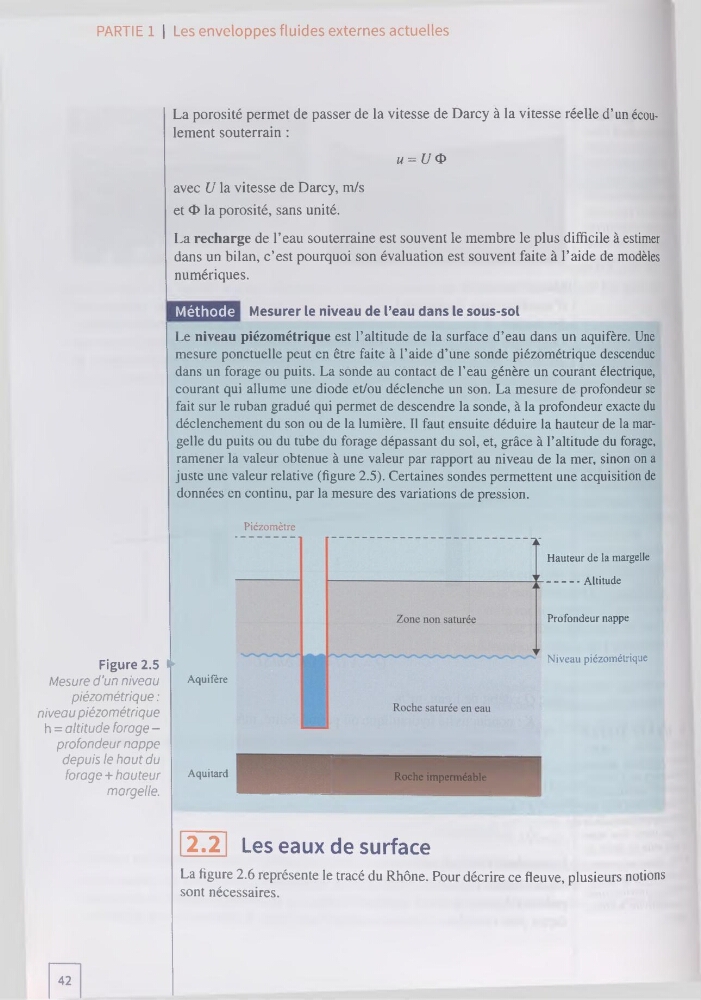

Figure 2.5
Mesure d’un niveau
piézométrique :
niveau piézométrique
h = altitude forage -
profondeur nappe
depuis le haut du
forage + hauteur
margelle.
Piézomètre
h
Aquifère
Hauteur de la margelle
--------- Altitude
Profondeur nappe
Niveau piézométrique
——------------------------------Roche imperméable
Aquitard
2.2 Les eaux de surface
La figure 2.6 représente le tracé du Rhône. Pour décrire ce fleuve, plusieurs notions
sont nécessaires.
42
