CHAPITRE 10 • Les chaînes de montagnes
Axe du pli
anticlinal
■ I I 1 Axe du pli
synclinal
A a Chevauchement,
faille inverse
Jurassique
Ordovicien
Cambrien
Auréole de
métamorphisme
du granité
Granité
Briovérien
supérieur

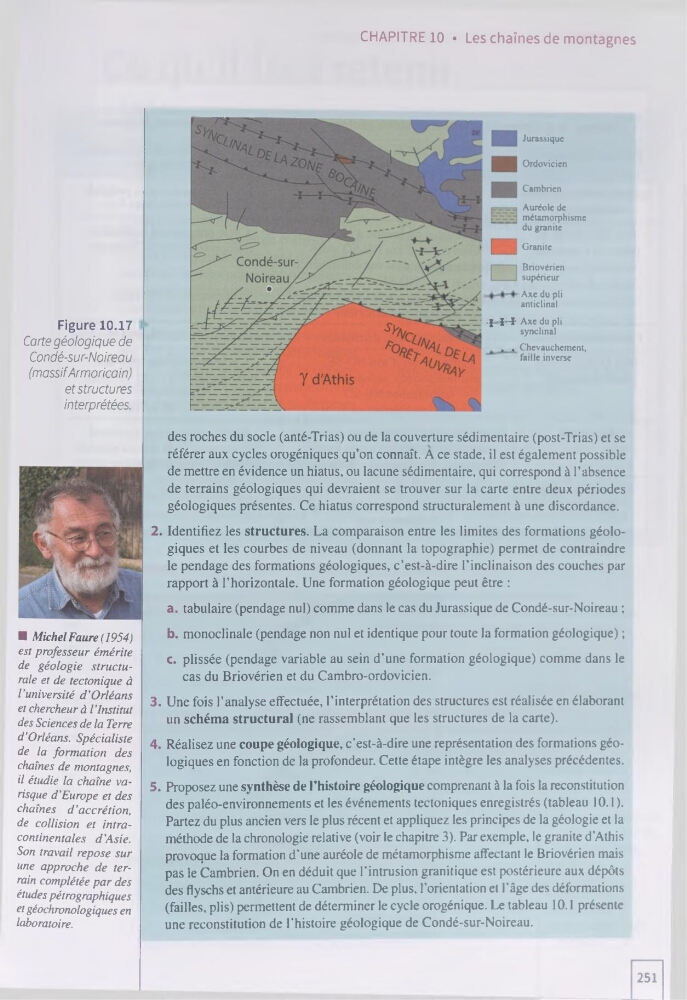

Figure 10.17
Carte géologique de
Condé-sur-Noireau
(massif Armoricain)
et structures
interprétées.
■ Michel Faure (1954)
est professeur émérite
de géologie structurale et de tectonique à
l’université d’Orléans
et chercheur à l’institut
des Sciences de la Terre
d’Orléans. Spécialiste
de la formation des
chaînes de montagnes,
il étudie la chaîne varisque d’Europe et des
chaînes d’accrétion,
de collision et intracontinentales d’ Asie.
Son travail repose sur
une approche de terrain complétée par des
études pétrographiques
et géochronologiques en
laboratoire.
des roches du socle (anté-Trias) ou de la couverture sédimentaire (post-Trias) et se
référer aux cycles orogéniques qu’on connaît. A ce stade, il est également possible
de mettre en évidence un hiatus, ou lacune sédimentaire, qui correspond à l’absence
de terrains géologiques qui devraient se trouver sur la carte entre deux périodes
géologiques présentes. Ce hiatus correspond structuralement à une discordance.
2. Identifiez les structures. La comparaison entre les limites des formations géologiques et les courbes de niveau (donnant la topographie) permet de contraindre
le pendage des formations géologiques, c’est-à-dire l’inclinaison des couches par
rapport à l’horizontale. Une formation géologique peut être :
a. tabulaire (pendage nul) comme dans le cas du Jurassique de Condé-sur-Noireau ;
b. monoclinale (pendage non nul et identique pour toute la formation géologique) ;
c. plissée (pendage variable au sein d'une formation géologique) comme dans le
cas du Briovérien et du Cambro-ordovicien.
3. Une fois l’analyse effectuée, l’interprétation des structures est réalisée en élaborant
un schéma structural (ne rassemblant que les structures de la carte).
4. Réalisez une coupe géologique, c'est-à-dire une représentation des formations géologiques en fonction de la profondeur. Cette étape intègre les analyses précédentes.
5. Proposez une synthèse de l'histoire géologique comprenant à la fois la reconstitution
des paléo-environnements et les événements tectoniques enregistrés (tableau 10.1 ).
Partez du plus ancien vers le plus récent et appliquez les principes de la géologie et la
méthode de la chronologie relative (voir le chapitre 3). Par exemple, le granité d'Athis
provoque la formation d'une auréole de métamorphisme affectant le Briovérien mais
pas le Cambrien. On en déduit que l’intrusion granitique est postérieure aux dépôts
des flyschs et antérieure au Cambrien. De plus, l’orientation et l’âge des déformations
(failles, plis) permettent de déterminer le cycle orogénique. Le tableau 10.1 présente
une reconstitution de l'histoire géologique de Condé-sur-Noireau.
251
