PARTIE 3 | Les grands ensembles géologiques
NW
vers le Pelvoux
SE
CONVERGENCE
j Marge nord-alpine (européenne)
1. Fin de l’océanisation (Limite Jurassique-Crétacé : 145 Ma)
2. Début de la subduction océanique (base du Crétacé sup. : 90-80 Ma env.)
Début de la subduction
de la marge européenne^
] Futures unités du Chenaillet (Ch),
du Queyras (Q), du mont Viso (V)
et de Dora Maira (DM)
Futur Chenaillet
Futur Queyras
\
3. Début de la subduction continentale
(Crétacé sup. : 70 Ma env.)
Futur
chevauchement
frontal
Futur
Chenaillet
4. Subduction continentale de la Marge européenne
puis début de l’exhumation des unités HP
(Paléoc.-Éoc. : 60-50 Ma env.). Collision
^^^^^^sud-alpine (apulienne) |
Enfouissement
des unités
du Queyras
Formation des Alpes
- Raccourcissement latéral
- Allongement vertical
5. Extension ? (aujourd'hui)

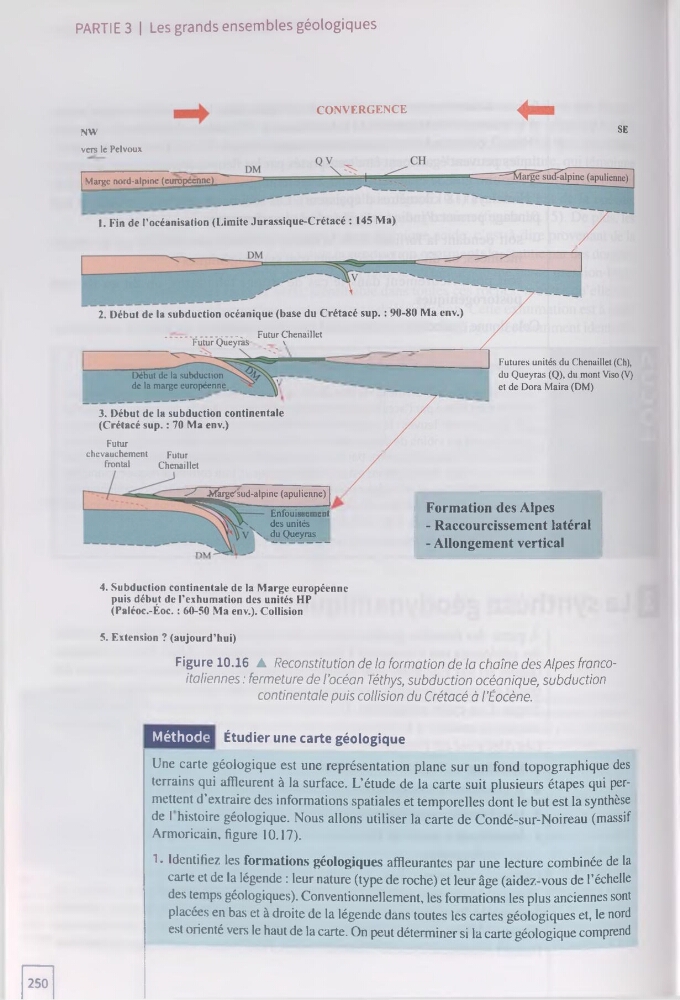

Figure 10.16 ▲ Reconstitution de la formation de la chaîne des Alpes francoitaliennes : fermeture de l’ océan Téthys, subduction océanique, subduction
continentale puis collision du Crétacé à l’Éocène.
Méthode Étudier une carte géologique
Une carte géologique est une représentation plane sur un fond topographique des
terrains qui affleurent à la surface. L’étude de la carte suit plusieurs étapes qui permettent d’extraire des informations spatiales et temporelles dont le but est la synthèse
de I histoire géologique. Nous allons utiliser la carte de Condé-sur-Noireau (massif
Armoricain, figure 10.17).
1. Identifiez les formations géologiques affleurantes par une lecture combinée de la
carte et de la légende : leur nature (type de roche) et leur âge (aidez-vous de l’échelle
des temps géologiques). Conventionnellement, les formations les plus anciennes sont
placées en bas et à droite de la légende dans toutes les cartes géologiques et, le nord
est orienté vers le haut de la carte. On peut déterminer si la carte géologique comprend
250
NW
vers le Pelvoux
SE
CONVERGENCE
j Marge nord-alpine (européenne)
1. Fin de l’océanisation (Limite Jurassique-Crétacé : 145 Ma)
2. Début de la subduction océanique (base du Crétacé sup. : 90-80 Ma env.)
Début de la subduction
de la marge européenne^
] Futures unités du Chenaillet (Ch),
du Queyras (Q), du mont Viso (V)
et de Dora Maira (DM)
Futur Chenaillet
Futur Queyras
\
3. Début de la subduction continentale
(Crétacé sup. : 70 Ma env.)
Futur
chevauchement
frontal
Futur
Chenaillet
4. Subduction continentale de la Marge européenne
puis début de l’exhumation des unités HP
(Paléoc.-Éoc. : 60-50 Ma env.). Collision
^^^^^^sud-alpine (apulienne) |
Enfouissement
des unités
du Queyras
Formation des Alpes
- Raccourcissement latéral
- Allongement vertical
5. Extension ? (aujourd'hui)
Figure 10.16 ▲ Reconstitution de la formation de la chaîne des Alpes francoitaliennes : fermeture de l’ océan Téthys, subduction océanique, subduction
continentale puis collision du Crétacé à l’Éocène.
Méthode Étudier une carte géologique
Une carte géologique est une représentation plane sur un fond topographique des
terrains qui affleurent à la surface. L’étude de la carte suit plusieurs étapes qui permettent d’extraire des informations spatiales et temporelles dont le but est la synthèse
de I histoire géologique. Nous allons utiliser la carte de Condé-sur-Noireau (massif
Armoricain, figure 10.17).
1. Identifiez les formations géologiques affleurantes par une lecture combinée de la
carte et de la légende : leur nature (type de roche) et leur âge (aidez-vous de l’échelle
des temps géologiques). Conventionnellement, les formations les plus anciennes sont
placées en bas et à droite de la légende dans toutes les cartes géologiques et, le nord
est orienté vers le haut de la carte. On peut déterminer si la carte géologique comprend
250
