Environmental and resource applications

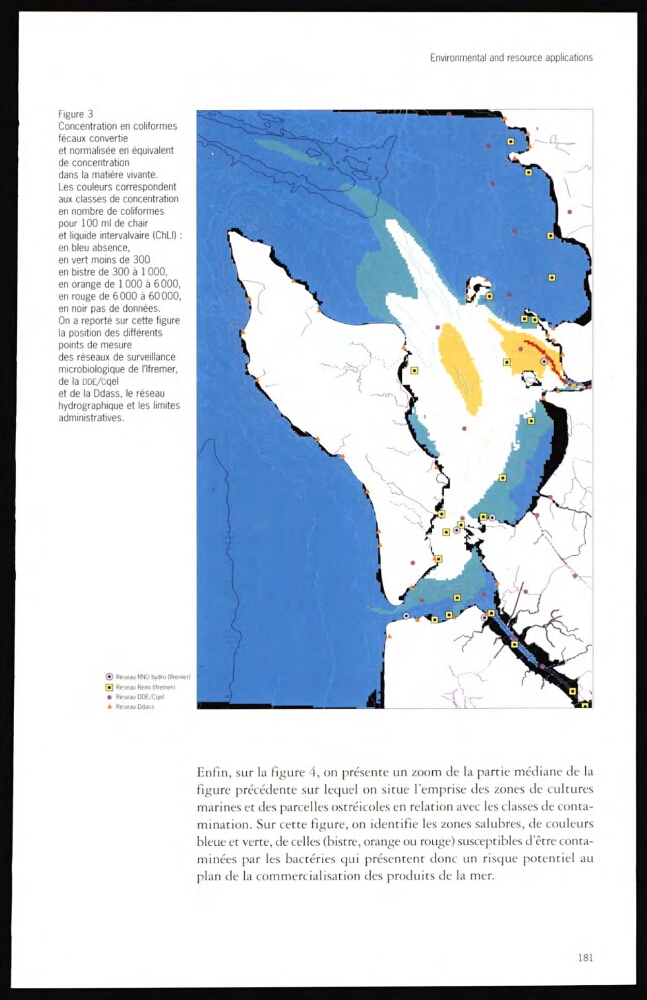

Figure 3
Concentration en coliformes
fécaux convertie
et normalisée en équivalent
de concentration
dans la matière vivante.
Les couleurs correspondent
aux classes de concentration
en nombre de coliformes
pour 100 ml de chair
et liquide intervalvaire (ChLI) :
en bleu absence,
en vert moins de 300
en bistre de 300 à 1000,
en orange de 1 000 à 6000,
en rouge de 6 000 à 60 000,
en noir pas de données.
On a reporté sur cette figure
la position des différents
points de mesure
des réseaux de surveillance
microbiologique de l’Ifremer,
de la DDE/cqel
et de la Ddass, le réseau
hydrographique et les limites
administratives.
® Réseau RNO hydro llfremer)
H Réseau Rémi (Ifremer)
• Réseau DDE/Cqel
A Réseau Ddass
Enfin, sur la figure i, on présente un zoom de la partie médiane de la
figure précédente sur lequel on situe l'emprise des zones de cultures
marines et des parcelles ostréicoles en relation avec les classes de contamination. Sur cette figure, on identifie les zones salubres, de couleurs
bleue et verte, de celles (bistre, orange ou rouge) susceptibles d'être contaminées par les bactéries qui présentent donc un risque potentiel au
plan cle la commercialisation des produits de la mer.
181
