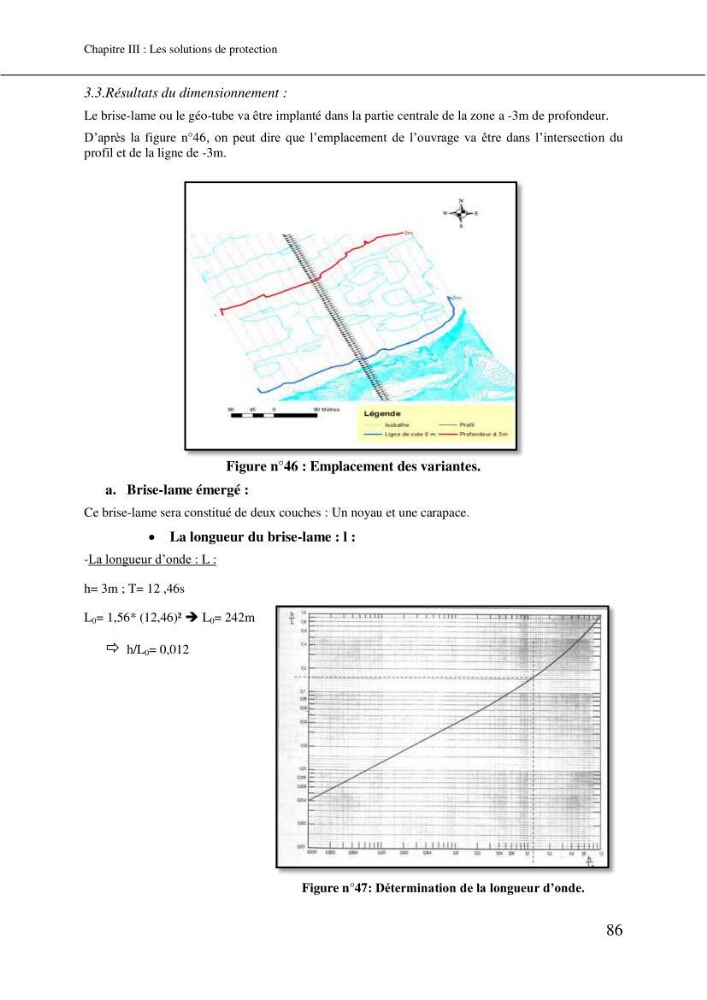

Chapitre III : Les solutions de protection
86
3.3.Résultats du dimensionnement :
Le brise-lame ou le géo-tube va être implanté dans la partie centrale de la zone a -3m de profondeur.
D’après la figure n°46, on peut dire que l’emplacement de l’ouvrage va être dans l’intersection du
profil et de la ligne de -3m.
Figure n°46 : Emplacement des variantes.
a. Brise-lame émergé :
Ce brise-lame sera constitué de deux couches : Un noyau et une carapace.
La longueur du brise-lame : l :
-La longueur d’onde : L :
h= 3m ; T= 12 ,46s
L 0 = 1,56* (12,46)² L 0 = 242m
h/L 0 = 0,012
Figure n°47: Détermination de la longueur d’onde.
