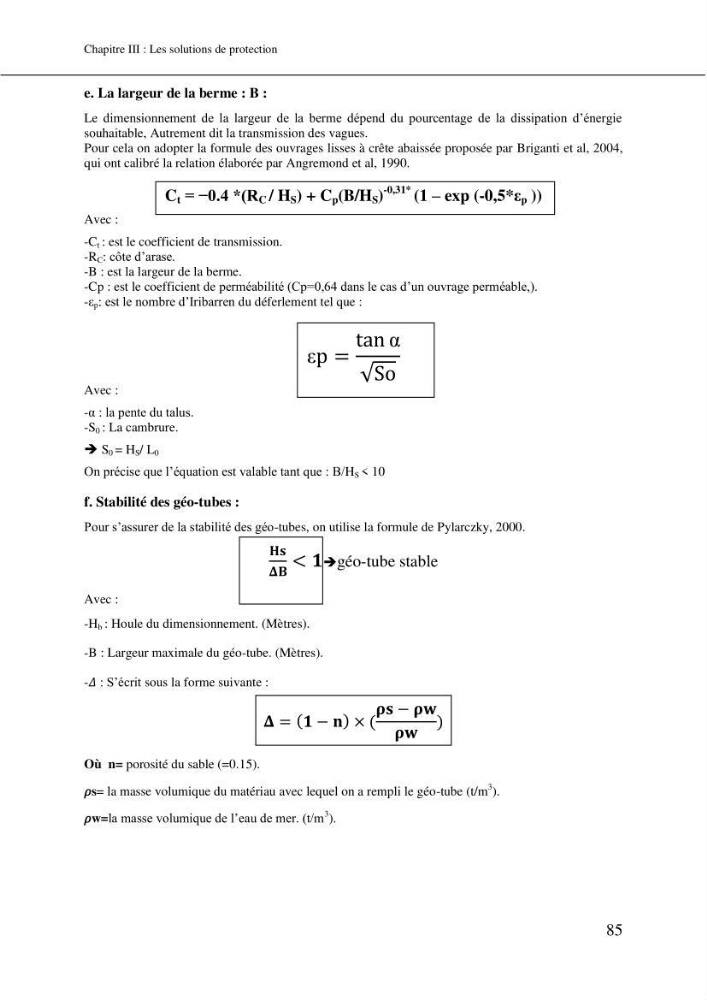

Chapitre III : Les solutions de protection
85
e. La largeur de la berme : B :
Le dimensionnement de la largeur de la berme dépend du pourcentage de la dissipation d’énergie
souhaitable, Autrement dit la transmission des vagues.
Pour cela on adopter la formule des ouvrages lisses à crête abaissée proposée par Briganti et al, 2004,
qui ont calibré la relation élaborée par Angremond et al, 1990.
C t = −0.4 *(R C / H S ) + C p (B/H S )
-0,31* (1 – exp (-0,5*ε p ))
Avec :
-C t : est le coefficient de transmission.
-R C : côte d’arase.
-B : est la largeur de la berme.
-Cp : est le coefficient de perméabilité (Cp=0,64 dans le cas d’un ouvrage perméable,).
-ε p : est le nombre d’Iribarren du déferlement tel que :
εp =
tan α
So
Avec :
-α : la pente du talus.
-S 0 : La cambrure.
 S 0 = H S / L 0
On précise que l’équation est valable tant que : B/H S < 10
f. Stabilité des géo-tubes :
Pour s’assurer de la stabilité des géo-tubes, on utilise la formule de Pylarczky, 2000.
í µí°‡í µí°í µíº«í µí°
< 𝟏géo-tube stable
Avec :
-H b : Houle du dimensionnement. (Mètres).
-B : Largeur maximale du géo-tube. (Mètres).
-𝛥 : S’écrit sous la forme suivante :
𝚫 = 𝟏 − 𝐧 × (
𝛒𝐬 − 𝛒𝐰
𝛒𝐰
)
Où n= porosité du sable (=0.15).
𝜌s= la masse volumique du matériau avec lequel on a rempli le géo-tube (t/m
3 ).
𝜌w=la masse volumique de l’eau de mer. (t/m
3 ).
