Chapitre II : Etude Morpho-dynamique de la zone d’étude
47

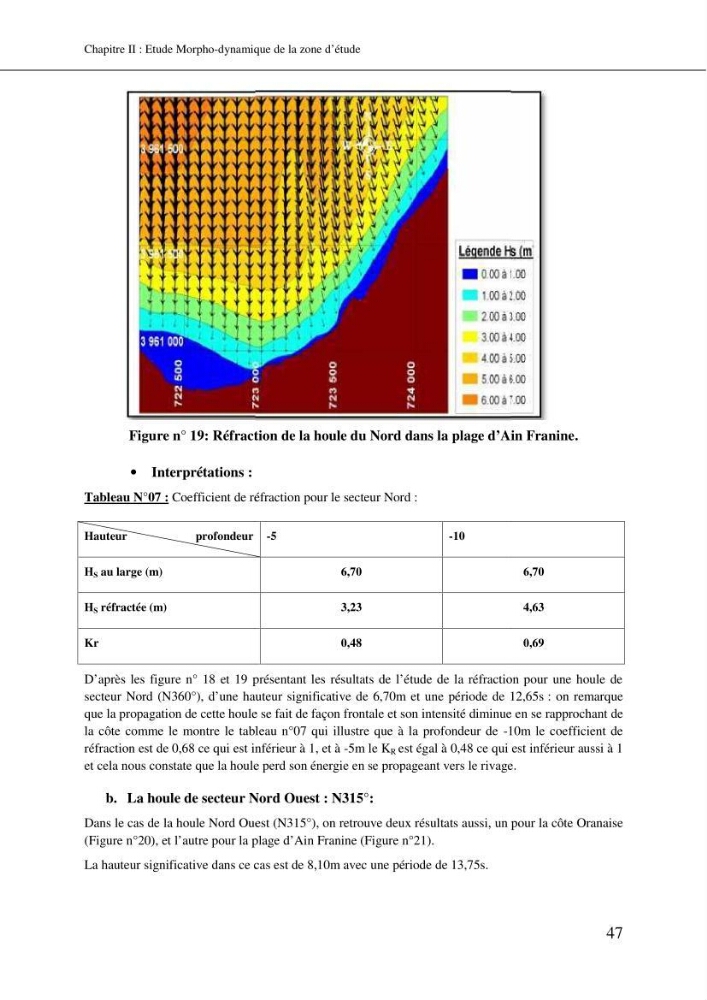

Figure n° 19: Réfraction de la houle du Nord dans la plage d’Ain Franine.
 Interprétations :
Tableau N°07 : Coefficient de réfraction pour le secteur Nord :
Hauteur
profondeur -5
-10
H S au large (m)
6,70
6,70
H S réfractée (m)
3,23
4,63
Kr
0,48
0,69
D’après les figure n° 18 et 19 présentant les résultats de l’étude de la réfraction pour une houle de
secteur Nord (N360°), d’une hauteur significative de 6,70m et une période de 12,65s : on remarque
que la propagation de cette houle se fait de façon frontale et son intensité diminue en se rapprochant de
la côte comme le montre le tableau n°07 qui illustre que à la profondeur de -10m le coefficient de
réfraction est de 0,68 ce qui est inférieur à 1, et à -5m le K R est égal à 0,48 ce qui est inférieur aussi à 1
et cela nous constate que la houle perd son énergie en se propageant vers le rivage.
b. La houle de secteur Nord Ouest : N315°:
Dans le cas de la houle Nord Ouest (N315°), on retrouve deux résultats aussi, un pour la côte Oranaise
(Figure n°20), et l’autre pour la plage d’Ain Franine (Figure n°21).
La hauteur significative dans ce cas est de 8,10m avec une période de 13,75s.
