Chapitre II : Etude Morpho-dynamique de la zone d’étude
46
3.6. Les résultats de la modélisation :
Après analyse des résultats de la réfraction pour les deux directions les plus dominantes au niveau de
la zone d’Ain Franine, on a obtenu les valeurs de K r suivantes :
Les résultats de la réfraction obtenus à partir du modèle Swan, sont intégrés dans le logiciel Surfer 11
pour obtenir les cartes illustrant la réfraction dans la côte oranaise et la plage d’Ain Franine.
Il est a mentionné que ces cartes sont les résultats d’une houle vingtennale.
(Les tableaux des résultats de l’étude de la réfraction sont représentés dans l’annexe D)
a. La houle de secteur Nord : N360° :
Avec une houle d’une hauteur significative égale à 6,7m et une période de 12,65s ; on retrouve deux
résultats :
-Un modèle d’ensemble qui couvre toute la région Oranaise. (Figure n°18).
-Un modèle de détail, pour la plage d’Ain Franine. (Figure n°19).

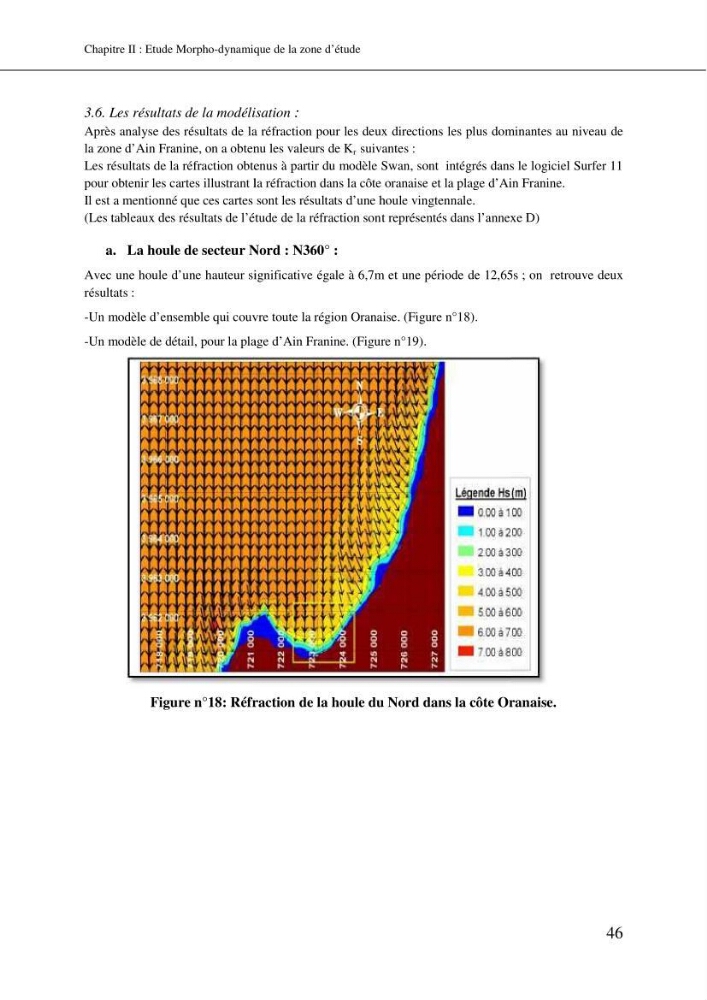

Figure n°18: Réfraction de la houle du Nord dans la côte Oranaise.
