CHAPITRE II
Matériels et Méthodes
Page 55

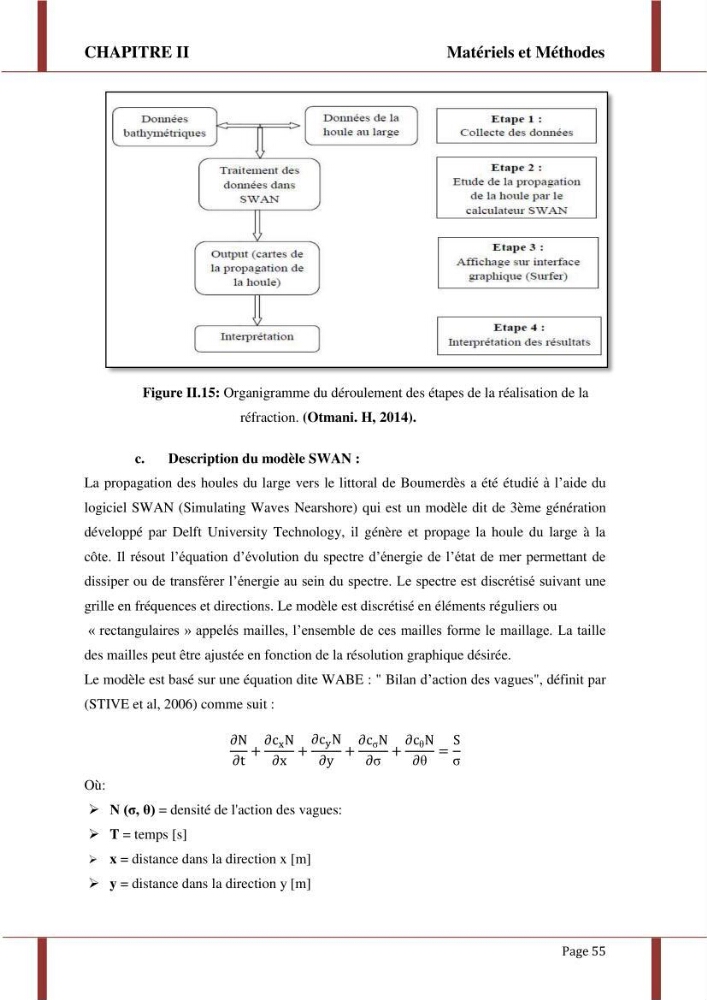

Figure I.24: Figure II.15: Organigramme du déroulement des étapes de la réalisation de la
réfraction. (Otmani. H, 2014).
c.
Description du modèle SWAN :
La propagation des houles du large vers le littoral de Boumerdès a été étudié à l’aide du
logiciel SWAN (Simulating Waves Nearshore) qui est un modèle dit de 3ème génération
développé par Delft University Technology, il génère et propage la houle du large à la
côte. Il résout l’équation d’évolution du spectre d’énergie de l’état de mer permettant de
dissiper ou de transférer l’énergie au sein du spectre. Le spectre est discrétisé suivant une
grille en fréquences et directions. Le modèle est discrétisé en éléments réguliers ou
« rectangulaires » appelés mailles, l’ensemble de ces mailles forme le maillage. La taille
des mailles peut être ajustée en fonction de la résolution graphique désirée.
Le modèle est basé sur une équation dite WABE : " Bilan d’action des vagues", définit par
(STIVE et al, 2006) comme suit :
∂N
∂t
+
∂c x N
∂x
+
∂c y N
∂y
+
∂c σ N
∂σ
+
∂c θ N
∂θ
=
S
σ
Où:
 N (σ, θ) = densité de l'action des vagues:
 T = temps [s]
 x = distance dans la direction x [m]
 y = distance dans la direction y [m]
