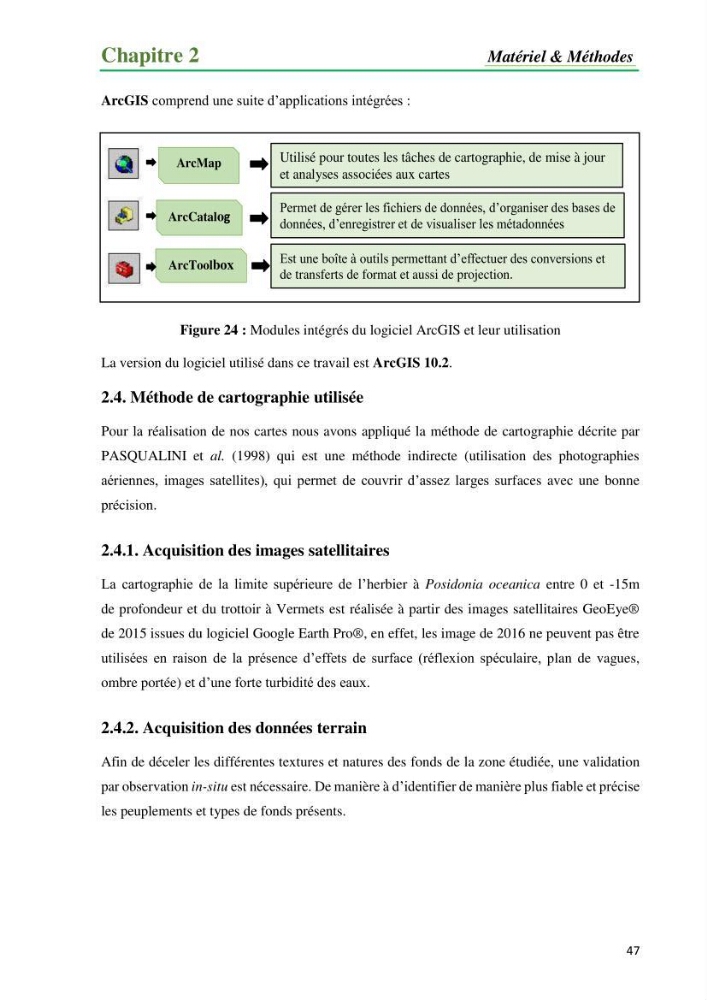

Chapitre 2
Matériel & Méthodes
47
ArcMap
ArcCatalog
ArcToolbox
Utilisé pour toutes les tâches de cartographie, de mise à jour
et analyses associées aux cartes
Permet de gérer les fichiers de données, d’organiser des bases de
données, d’enregistrer et de visualiser les métadonnées
Est une boîte à outils permettant d’effectuer des conversions et
de transferts de format et aussi de projection.
ArcGIS comprend une suite d’applications intégrées :
Figure 24 : Modules intégrés du logiciel ArcGIS et leur utilisation
La version du logiciel utilisé dans ce travail est ArcGIS 10.2.
2.4. Méthode de cartographie utilisée
Pour la réalisation de nos cartes nous avons appliqué la méthode de cartographie décrite par
PASQUALINI et al. (1998) qui est une méthode indirecte (utilisation des photographies
aériennes, images satellites), qui permet de couvrir d’assez larges surfaces avec une bonne
précision.
2.4.1. Acquisition des images satellitaires
La cartographie de la limite supérieure de l’herbier à Posidonia oceanica entre 0 et -15m
de profondeur et du trottoir à Vermets est réalisée à partir des images satellitaires GeoEye®
de 2015 issues du logiciel Google Earth Pro®, en effet, les image de 2016 ne peuvent pas être
utilisées en raison de la présence d’effets de surface (réflexion spéculaire, plan de vagues,
ombre portée) et d’une forte turbidité des eaux.
2.4.2. Acquisition des données terrain
Afin de déceler les différentes textures et natures des fonds de la zone étudiée, une validation
par observation in-situ est nécessaire. De manière à d’identifier de manière plus fiable et précise
les peuplements et types de fonds présents.
