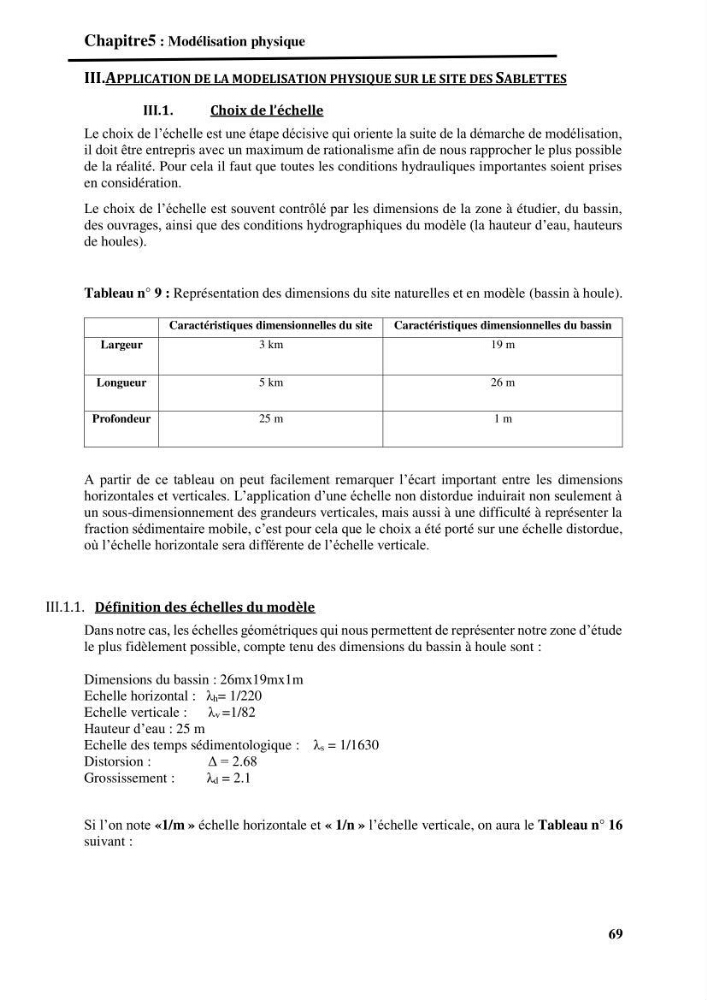

Chapitre5 : Modélisation physique
69
III.APPLICATION DE LA MODELISATION PHYSIQUE SUR LE SITE DES SABLETTES
III.1.
Choix de l’échelle
Le choix de l’échelle est une étape décisive qui oriente la suite de la démarche de modélisation,
il doit être entrepris avec un maximum de rationalisme afin de nous rapprocher le plus possible
de la réalité. Pour cela il faut que toutes les conditions hydrauliques importantes soient prises
en considération.
Le choix de l’échelle est souvent contrôlé par les dimensions de la zone à étudier, du bassin,
des ouvrages, ainsi que des conditions hydrographiques du modèle (la hauteur d’eau, hauteurs
de houles).
Tableau n° 9 : Représentation des dimensions du site naturelles et en modèle (bassin à houle).
Caractéristiques dimensionnelles du site
Caractéristiques dimensionnelles du bassin
Largeur
3 km
19 m
Longueur
5 km
26 m
Profondeur
25 m
1 m
A partir de ce tableau on peut facilement remarquer l’écart important entre les dimensions
horizontales et verticales. L’application d’une échelle non distordue induirait non seulement à
un sous-dimensionnement des grandeurs verticales, mais aussi à une difficulté à représenter la
fraction sédimentaire mobile, c’est pour cela que le choix a été porté sur une échelle distordue,
où l’échelle horizontale sera différente de l’échelle verticale.
Définition des échelles du modèle
Dans notre cas, les échelles géométriques qui nous permettent de représenter notre zone d’étude
le plus fidèlement possible, compte tenu des dimensions du bassin à houle sont :
Dimensions du bassin : 26mx19mx1m
Echelle horizontal : λh= 1/220
Echelle verticale : λv =1/82
Hauteur d’eau : 25 m
Echelle des temps sédimentologique : λs = 1/1630
Distorsion :
Δ = 2.68
Grossissement :
λd = 2.1
Si l’on note «1/m » échelle horizontale et « 1/n » l’échelle verticale, on aura le Tableau n° 16
suivant :
