I.3.2
Action des houles de direction Nord-Ouest (345N°)
I.3.2.1
Réfraction de la houle (Spectral Wave,SW)
La propagation de la houle (Figure IV-6) se traduit à l’approche du rivage par une modification de ces
paramètres à savoir une diminution de la hauteur de la houle et une déviation de l’angle d’incidence
(phénomène de réfraction).
Le paramètre Hs représente la hauteur de la houle en mètre qui varie globalement entre 0.15 et 2.10m
au niveau du site, les vecteurs représentent par leurs sens la direction de propagation de la houle, leurs
longueurs étant proportionnelles à la hauteur de la houle.
La hauteur de la houle varie au voisinage du rivage comme suit :
 A l’est la près de la cote, la houle arrive avec une anergie faible, la hauteur varie entre 0.6 et
.015 m
 A l’ouest l’ouvrage est plus exposé à l’énergie de la houle, elle arrive avec une auteure de 1.5
m

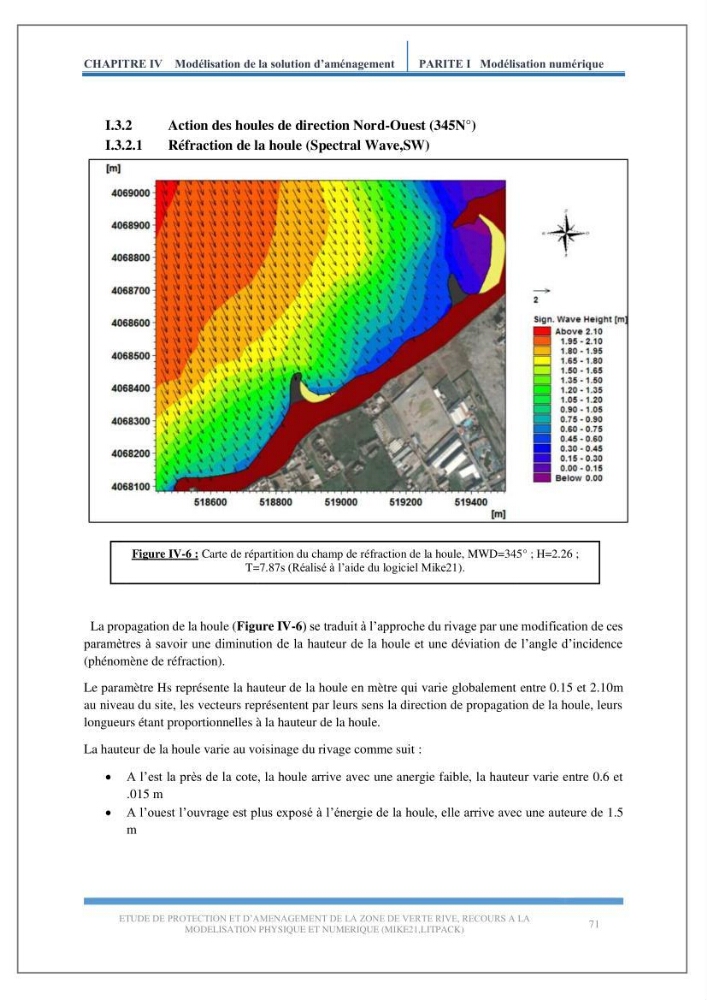

Figure IV-6 : Carte de répartition du champ de réfraction de la houle, MWD=345° ; H=2.26 ;
T=7.87s (Réalisé à l’aide du logiciel Mike21).
