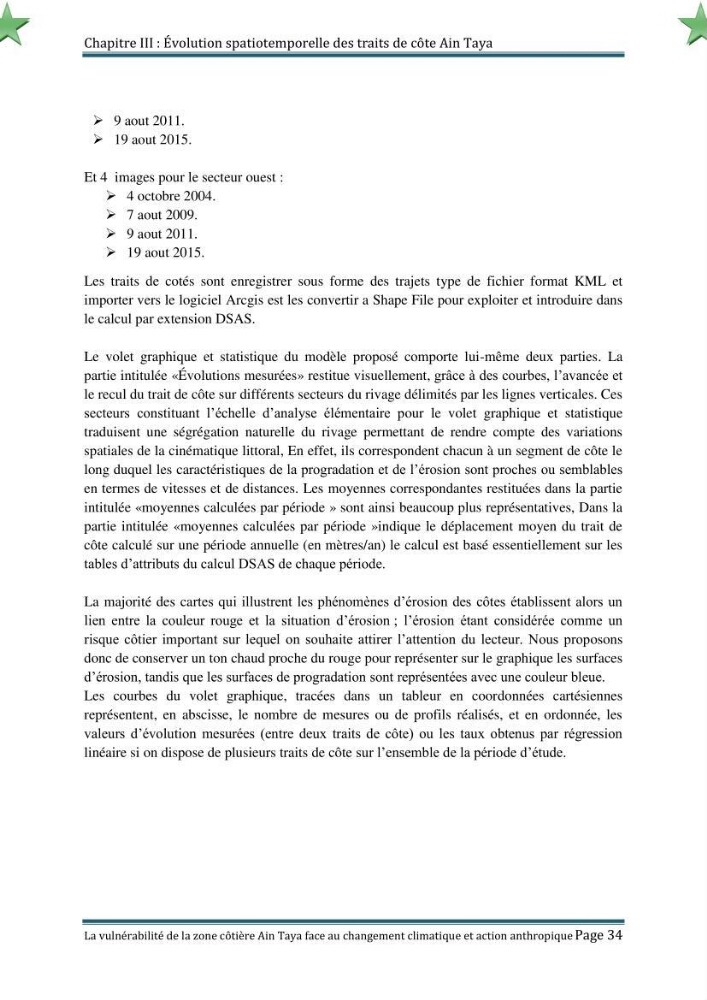

Chapitre III : Évolution spatiotemporelle des traits de côte Ain Taya
La vulnérabilité de la zone côtière Ain Taya face au changement climatique et action anthropique Page 34
9 aout 2011.
19 aout 2015.
Et 4 images pour le secteur ouest :
4 octobre 2004.
7 aout 2009.
9 aout 2011.
19 aout 2015.
Les traits de cotés sont enregistrer sous forme des trajets type de fichier format KML et
importer vers le logiciel Arcgis est les convertir a Shape File pour exploiter et introduire dans
le calcul par extension DSAS.
Le volet graphique et statistique du modèle proposé comporte lui-même deux parties. La
partie intitulée «Évolutions mesurées» restitue visuellement, grâce à des courbes, l’avancée et
le recul du trait de côte sur différents secteurs du rivage délimités par les lignes verticales. Ces
secteurs constituant l’échelle d’analyse élémentaire pour le volet graphique et statistique
traduisent une ségrégation naturelle du rivage permettant de rendre compte des variations
spatiales de la cinématique littoral, En effet, ils correspondent chacun à un segment de côte le
long duquel les caractéristiques de la progradation et de l’érosion sont proches ou semblables
en termes de vitesses et de distances. Les moyennes correspondantes restituées dans la partie
intitulée «moyennes calculées par période » sont ainsi beaucoup plus représentatives, Dans la
partie intitulée «moyennes calculées par période »indique le déplacement moyen du trait de
côte calculé sur une période annuelle (en mètres/an) le calcul est basé essentiellement sur les
tables d’attributs du calcul DSAS de chaque période.
La majorité des cartes qui illustrent les phénomènes d’érosion des côtes établissent alors un
lien entre la couleur rouge et la situation d’érosion ; l’érosion étant considérée comme un
risque côtier important sur lequel on souhaite attirer l’attention du lecteur. Nous proposons
donc de conserver un ton chaud proche du rouge pour représenter sur le graphique les surfaces
d’érosion, tandis que les surfaces de progradation sont représentées avec une couleur bleue.
Les courbes du volet graphique, tracées dans un tableur en coordonnées cartésiennes
représentent, en abscisse, le nombre de mesures ou de profils réalisés, et en ordonnée, les
valeurs d’évolution mesurées (entre deux traits de côte) ou les taux obtenus par régression
linéaire si on dispose de plusieurs traits de côte sur l’ensemble de la période d’étude.
