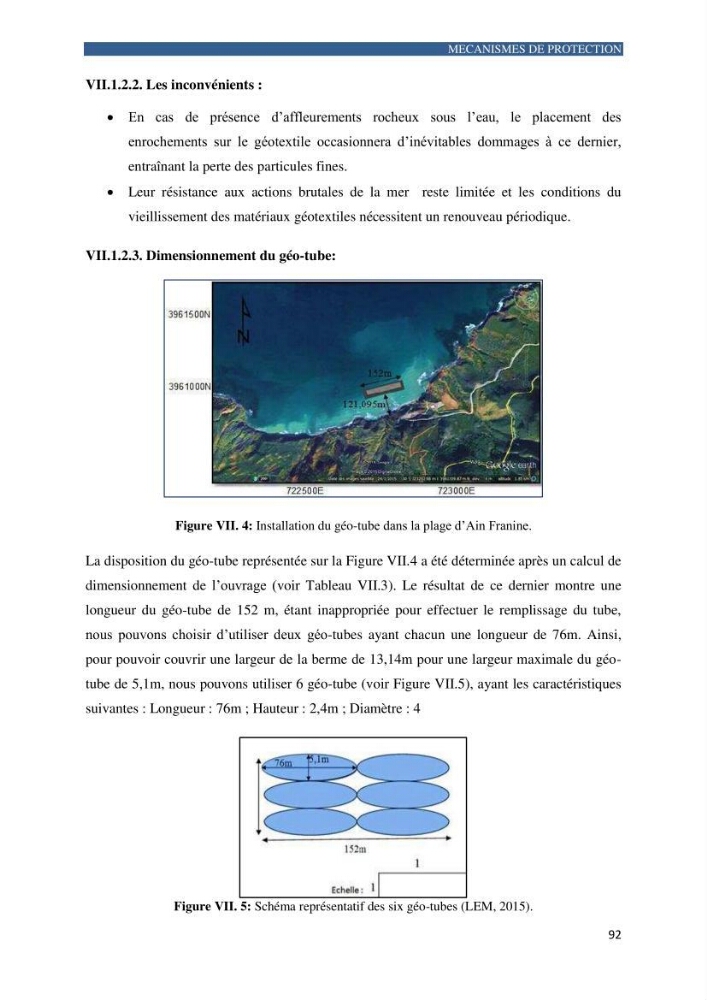

MECANISMES DE PROTECTION
92
VII.1.2.2. Les inconvénients :
En cas de présence d’affleurements rocheux sous l’eau, le placement des
enrochements sur le géotextile occasionnera d’inévitables dommages à ce dernier,
entraînant la perte des particules fines.
Leur résistance aux actions brutales de la mer reste limitée et les conditions du
vieillissement des matériaux géotextiles nécessitent un renouveau périodique.
VII.1.2.3. Dimensionnement du géo-tube:
Figure VII. 4: Installation du géo-tube dans la plage d’Ain Franine.
La disposition du géo-tube représentée sur la Figure VII.4 a été déterminée après un calcul de
dimensionnement de l’ouvrage (voir Tableau VII.3). Le résultat de ce dernier montre une
longueur du géo-tube de 152 m, étant inappropriée pour effectuer le remplissage du tube,
nous pouvons choisir d’utiliser deux géo-tubes ayant chacun une longueur de 76m. Ainsi,
pour pouvoir couvrir une largeur de la berme de 13,14m pour une largeur maximale du géotube de 5,1m, nous pouvons utiliser 6 géo-tube (voir Figure VII.5), ayant les caractéristiques
suivantes : Longueur : 76m ; Hauteur : 2,4m ; Diamètre : 4
Figure VII. 5: Schéma représentatif des six géo-tubes (LEM, 2015).
