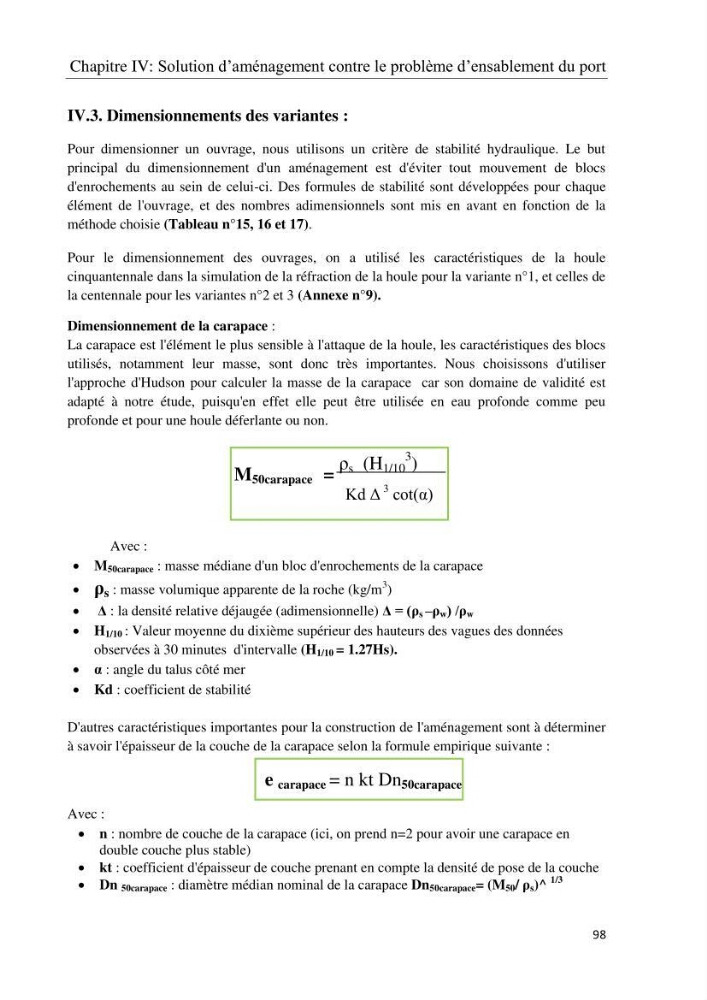

Chapitre IV: Solution d’aménagement contre le problème d’ensablement du port
98
IV.3. Dimensionnements des variantes :
Pour dimensionner un ouvrage, nous utilisons un critère de stabilité hydraulique. Le but
principal du dimensionnement d'un aménagement est d'éviter tout mouvement de blocs
d'enrochements au sein de celui-ci. Des formules de stabilité sont développées pour chaque
élément de l'ouvrage, et des nombres adimensionnels sont mis en avant en fonction de la
méthode choisie (Tableau n°15, 16 et 17).
Pour le dimensionnement des ouvrages, on a utilisé les caractéristiques de la houle
cinquantennale dans la simulation de la réfraction de la houle pour la variante n°1, et celles de
la centennale pour les variantes n°2 et 3 (Annexe n°9).
Dimensionnement de la carapace :
La carapace est l'élément le plus sensible à l'attaque de la houle, les caractéristiques des blocs
utilisés, notamment leur masse, sont donc très importantes. Nous choisissons d'utiliser
l'approche d'Hudson pour calculer la masse de la carapace car son domaine de validité est
adapté à notre étude, puisqu'en effet elle peut être utilisée en eau profonde comme peu
profonde et pour une houle déferlante ou non.
M 50carapace =
Avec :
M 50carapace : masse médiane d'un bloc d'enrochements de la carapace
ρ s : masse volumique apparente de la roche (kg/m
3 )
Δ : la densité relative déjaugée (adimensionnelle) Δ = (ρ s –ρ w ) /ρ w
H 1/10 : Valeur moyenne du dixième supérieur des hauteurs des vagues des données
observées à 30 minutes d'intervalle (H 1/10 = 1.27Hs).
α : angle du talus côté mer
Kd : coefficient de stabilité
D'autres caractéristiques importantes pour la construction de l'aménagement sont à déterminer
à savoir l'épaisseur de la couche de la carapace selon la formule empirique suivante :
e carapace = n kt Dn 50carapace
Avec :
n : nombre de couche de la carapace (ici, on prend n=2 pour avoir une carapace en
double couche plus stable)
kt : coefficient d'épaisseur de couche prenant en compte la densité de pose de la couche
Dn 50carapace : diamètre médian nominal de la carapace Dn 50carapace = (M 50 / ρ s )^
1/3
ρ s (H 1/10
3 )
Kd Δ
3
cot(α)
