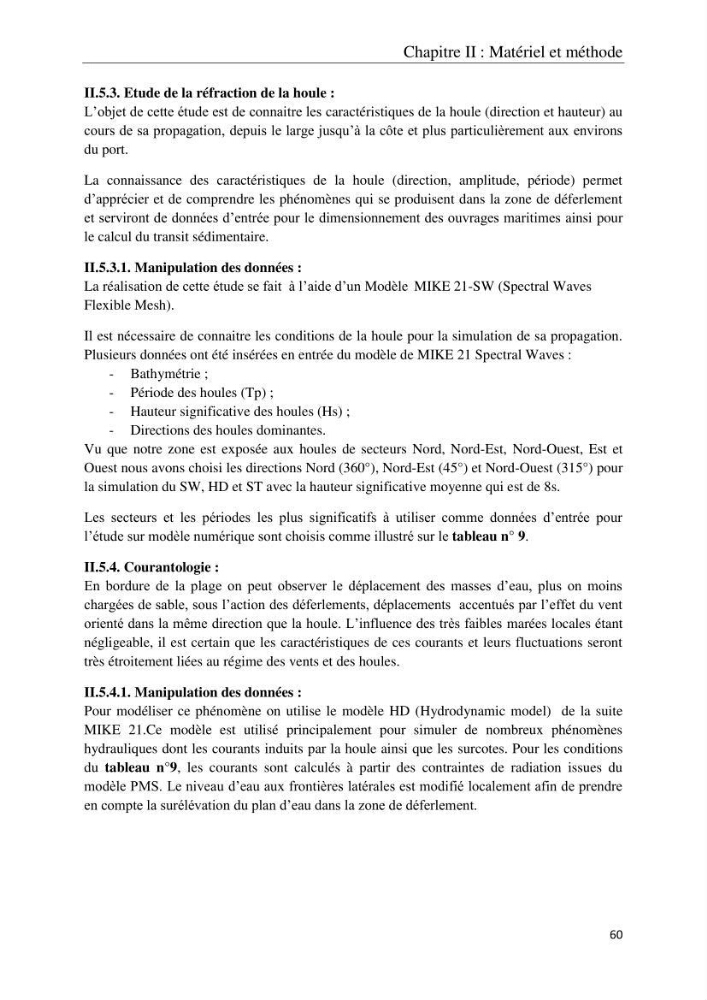

Chapitre II : Matériel et méthode
60
II.5.3. Etude de la réfraction de la houle :
L’objet de cette étude est de connaitre les caractéristiques de la houle (direction et hauteur) au
cours de sa propagation, depuis le large jusqu’à la côte et plus particulièrement aux environs
du port.
La connaissance des caractéristiques de la houle (direction, amplitude, période) permet
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement
et serviront de données d’entrée pour le dimensionnement des ouvrages maritimes ainsi pour
le calcul du transit sédimentaire.
II.5.3.1. Manipulation des données :
La réalisation de cette étude se fait à l’aide d’un Modèle MIKE 21-SW (Spectral Waves
Flexible Mesh).
Il est nécessaire de connaitre les conditions de la houle pour la simulation de sa propagation.
Plusieurs données ont été insérées en entrée du modèle de MIKE 21 Spectral Waves :
- Bathymétrie ;
- Période des houles (Tp) ;
- Hauteur significative des houles (Hs) ;
- Directions des houles dominantes.
Vu que notre zone est exposée aux houles de secteurs Nord, Nord-Est, Nord-Ouest, Est et
Ouest nous avons choisi les directions Nord (360°), Nord-Est (45°) et Nord-Ouest (315°) pour
la simulation du SW, HD et ST avec la hauteur significative moyenne qui est de 8s.
Les secteurs et les périodes les plus significatifs à utiliser comme données d’entrée pour
l’étude sur modèle numérique sont choisis comme illustré sur le tableau n° 9.
II.5.4. Courantologie :
En bordure de la plage on peut observer le déplacement des masses d’eau, plus on moins
chargées de sable, sous l’action des déferlements, déplacements accentués par l’effet du vent
orienté dans la même direction que la houle. L’influence des très faibles marées locales étant
négligeable, il est certain que les caractéristiques de ces courants et leurs fluctuations seront
très étroitement liées au régime des vents et des houles.
II.5.4.1. Manipulation des données :
Pour modéliser ce phénomène on utilise le modèle HD (Hydrodynamic model) de la suite
MIKE 21.Ce modèle est utilisé principalement pour simuler de nombreux phénomènes
hydrauliques dont les courants induits par la houle ainsi que les surcotes. Pour les conditions
du tableau n°9, les courants sont calculés à partir des contraintes de radiation issues du
modèle PMS. Le niveau d’eau aux frontières latérales est modifié localement afin de prendre
en compte la surélévation du plan d’eau dans la zone de déferlement.
