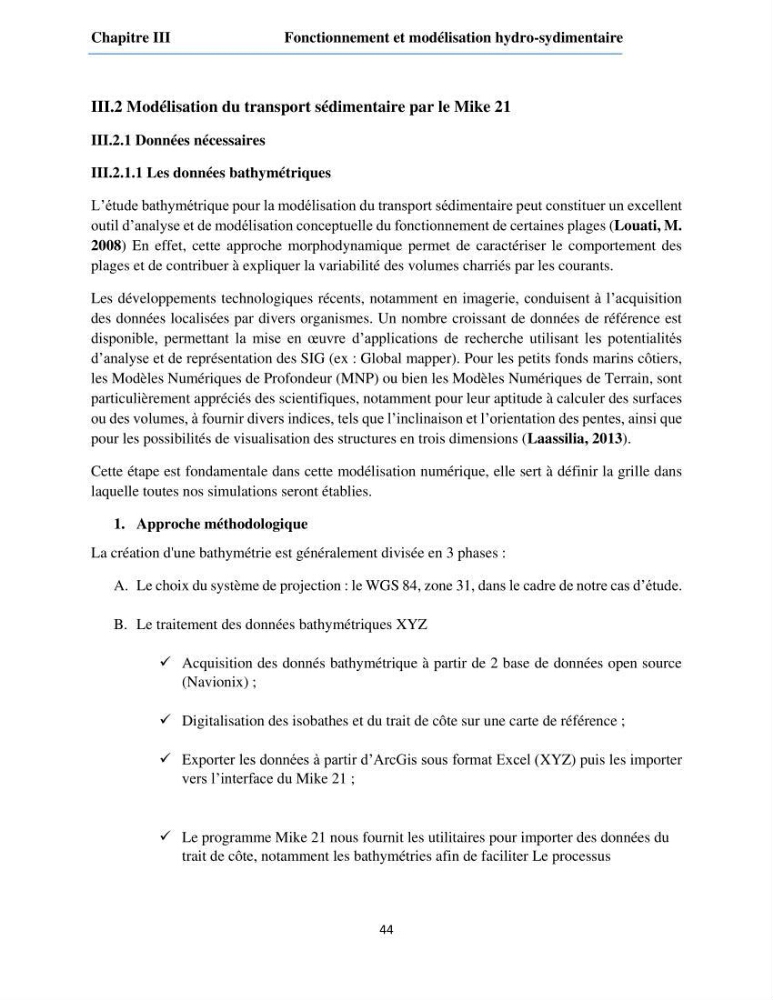

Chapitre III
Fonctionnement et modélisation hydro-sydimentaire
44
III.2 Modélisation du transport sédimentaire par le Mike 21
III.2.1 Données nécessaires
III.2.1.1 Les données bathymétriques
L’étude bathymétrique pour la modélisation du transport sédimentaire peut constituer un excellent
outil d’analyse et de modélisation conceptuelle du fonctionnement de certaines plages (Louati, M.
2008) En effet, cette approche morphodynamique permet de caractériser le comportement des
plages et de contribuer à expliquer la variabilité des volumes charriés par les courants.
Les développements technologiques récents, notamment en imagerie, conduisent à l’acquisition
des données localisées par divers organismes. Un nombre croissant de données de référence est
disponible, permettant la mise en œuvre d’applications de recherche utilisant les potentialités
d’analyse et de représentation des SIG (ex : Global mapper). Pour les petits fonds marins côtiers,
les Modèles Numériques de Profondeur (MNP) ou bien les Modèles Numériques de Terrain, sont
particulièrement appréciés des scientifiques, notamment pour leur aptitude à calculer des surfaces
ou des volumes, à fournir divers indices, tels que l’inclinaison et l’orientation des pentes, ainsi que
pour les possibilités de visualisation des structures en trois dimensions (Laassilia, 2013).
Cette étape est fondamentale dans cette modélisation numérique, elle sert à définir la grille dans
laquelle toutes nos simulations seront établies.
1. Approche méthodologique
La création d'une bathymétrie est généralement divisée en 3 phases :
A. Le choix du système de projection : le WGS 84, zone 31, dans le cadre de notre cas d’étude.
B. Le traitement des données bathymétriques XYZ
Acquisition des donnés bathymétrique à partir de 2 base de données open source
(Navionix) ;
Digitalisation des isobathes et du trait de côte sur une carte de référence ;
Exporter les données à partir d’ArcGis sous format Excel (XYZ) puis les importer
vers l’interface du Mike 21 ;
Le programme Mike 21 nous fournit les utilitaires pour importer des données du
trait de côte, notamment les bathymétries afin de faciliter Le processus
Fonctionnement et modélisation hydro-sydimentaire
44
III.2 Modélisation du transport sédimentaire par le Mike 21
III.2.1 Données nécessaires
III.2.1.1 Les données bathymétriques
L’étude bathymétrique pour la modélisation du transport sédimentaire peut constituer un excellent
outil d’analyse et de modélisation conceptuelle du fonctionnement de certaines plages (Louati, M.
2008) En effet, cette approche morphodynamique permet de caractériser le comportement des
plages et de contribuer à expliquer la variabilité des volumes charriés par les courants.
Les développements technologiques récents, notamment en imagerie, conduisent à l’acquisition
des données localisées par divers organismes. Un nombre croissant de données de référence est
disponible, permettant la mise en œuvre d’applications de recherche utilisant les potentialités
d’analyse et de représentation des SIG (ex : Global mapper). Pour les petits fonds marins côtiers,
les Modèles Numériques de Profondeur (MNP) ou bien les Modèles Numériques de Terrain, sont
particulièrement appréciés des scientifiques, notamment pour leur aptitude à calculer des surfaces
ou des volumes, à fournir divers indices, tels que l’inclinaison et l’orientation des pentes, ainsi que
pour les possibilités de visualisation des structures en trois dimensions (Laassilia, 2013).
Cette étape est fondamentale dans cette modélisation numérique, elle sert à définir la grille dans
laquelle toutes nos simulations seront établies.
1. Approche méthodologique
La création d'une bathymétrie est généralement divisée en 3 phases :
A. Le choix du système de projection : le WGS 84, zone 31, dans le cadre de notre cas d’étude.
B. Le traitement des données bathymétriques XYZ
Acquisition des donnés bathymétrique à partir de 2 base de données open source
(Navionix) ;
Digitalisation des isobathes et du trait de côte sur une carte de référence ;
Exporter les données à partir d’ArcGis sous format Excel (XYZ) puis les importer
vers l’interface du Mike 21 ;
Le programme Mike 21 nous fournit les utilitaires pour importer des données du
trait de côte, notamment les bathymétries afin de faciliter Le processus
