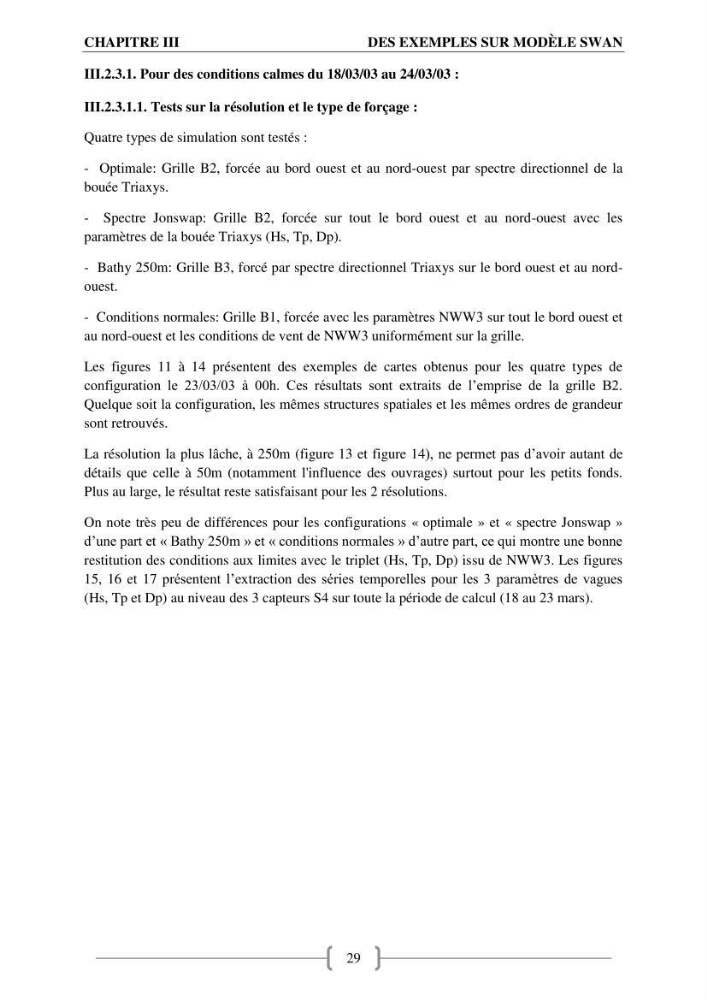

CHAPITRE III
DES EXEMPLES SUR MODÈLE SWAN
29
III.2.3.1. Pour des conditions calmes du 18/03/03 au 24/03/03 :
III.2.3.1.1. Tests sur la résolution et le type de forçage :
Quatre types de simulation sont testés :
- Optimale: Grille B2, forcée au bord ouest et au nord-ouest par spectre directionnel de la
bouée Triaxys.
- Spectre Jonswap: Grille B2, forcée sur tout le bord ouest et au nord-ouest avec les
paramètres de la bouée Triaxys (Hs, Tp, Dp).
- Bathy 250m: Grille B3, forcé par spectre directionnel Triaxys sur le bord ouest et au nordouest.
- Conditions normales: Grille B1, forcée avec les paramètres NWW3 sur tout le bord ouest et
au nord-ouest et les conditions de vent de NWW3 uniformément sur la grille.
Les figures 11 à 14 présentent des exemples de cartes obtenus pour les quatre types de
configuration le 23/03/03 à 00h. Ces résultats sont extraits de l’emprise de la grille B2.
Quelque soit la configuration, les mêmes structures spatiales et les mêmes ordres de grandeur
sont retrouvés.
La résolution la plus lâche, à 250m (figure 13 et figure 14), ne permet pas d’avoir autant de
détails que celle à 50m (notamment l'influence des ouvrages) surtout pour les petits fonds.
Plus au large, le résultat reste satisfaisant pour les 2 résolutions.
On note très peu de différences pour les configurations « optimale » et « spectre Jonswap »
d’une part et « Bathy 250m » et « conditions normales » d’autre part, ce qui montre une bonne
restitution des conditions aux limites avec le triplet (Hs, Tp, Dp) issu de NWW3. Les figures
15, 16 et 17 présentent l’extraction des séries temporelles pour les 3 paramètres de vagues
(Hs, Tp et Dp) au niveau des 3 capteurs S4 sur toute la période de calcul (18 au 23 mars).
