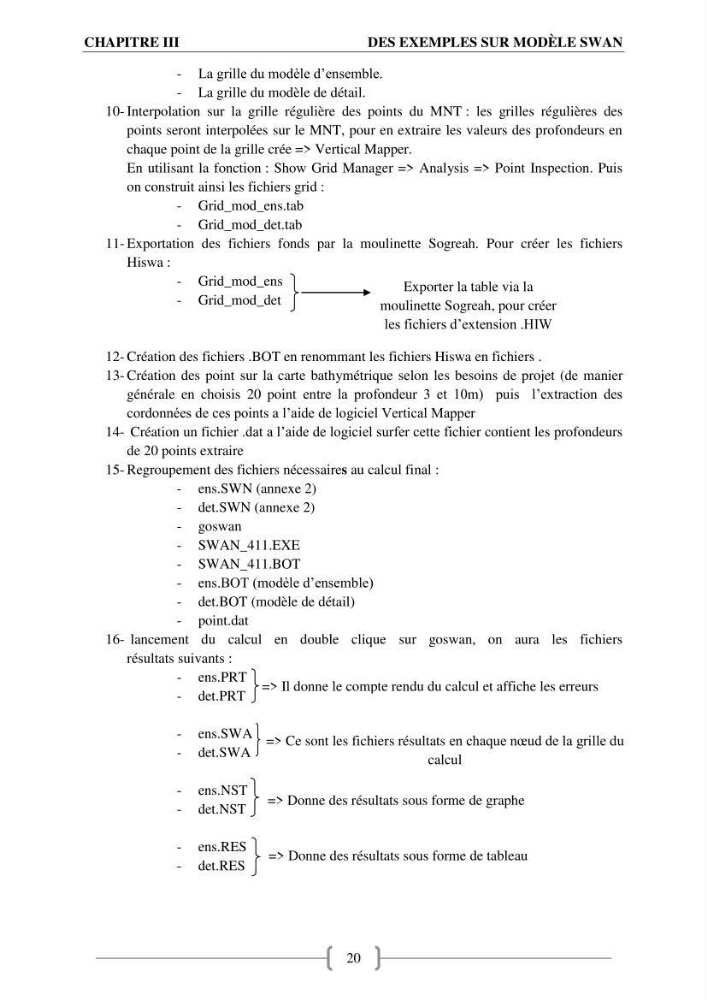

CHAPITRE III
DES EXEMPLES SUR MODÈLE SWAN
20
- La grille du modèle d’ensemble.
- La grille du modèle de détail.
10- Interpolation sur la grille régulière des points du MNT : les grilles régulières des
points seront interpolées sur le MNT, pour en extraire les valeurs des profondeurs en
chaque point de la grille crée => Vertical Mapper.
En utilisant la fonction : Show Grid Manager => Analysis => Point Inspection. Puis
on construit ainsi les fichiers grid :
- Grid_mod_ens.tab
- Grid_mod_det.tab
11- Exportation des fichiers fonds par la moulinette Sogreah. Pour créer les fichiers
Hiswa :
- Grid_mod_ens
- Grid_mod_det
12- Création des fichiers .BOT en renommant les fichiers Hiswa en fichiers .
13- Création des point sur la carte bathymétrique selon les besoins de projet (de manier
générale en choisis 20 point entre la profondeur 3 et 10m) puis l’extraction des
cordonnées de ces points a l’aide de logiciel Vertical Mapper
14- Création un fichier .dat a l’aide de logiciel surfer cette fichier contient les profondeurs
de 20 points extraire
15- Regroupement des fichiers nécessaires au calcul final :
- ens.SWN (annexe 2)
- det.SWN (annexe 2)
- goswan
- SWAN_411.EXE
- SWAN_411.BOT
- ens.BOT (modèle d’ensemble)
- det.BOT (modèle de détail)
- point.dat
16- lancement du calcul en double clique sur goswan, on aura les fichiers
résultats suivants :
- ens.PRT
- det.PRT
- ens.SWA
- det.SWA
- ens.NST
- det.NST
- ens.RES
- det.RES
Exporter la table via la
moulinette Sogreah, pour créer
les fichiers d’extension .HIW
=> Il donne le compte rendu du calcul et affiche les erreurs
commises
=> Ce sont les fichiers résultats en chaque nœud de la grille du
calcul
=> Donne des résultats sous forme de tableau
=> Donne des résultats sous forme de graphe
