image », une fois que celle-ci apparait, on appuie sur le bouton « calcul » comme le
montre la figure 9. La dernière étape, lorsque le calcul est terminé, consiste à
demander le tableau correspondant, sur lequel nous obtenons le nombre de dykes
représenté dans l’image avec la direction et la longueur de chacun d’entres-eux.

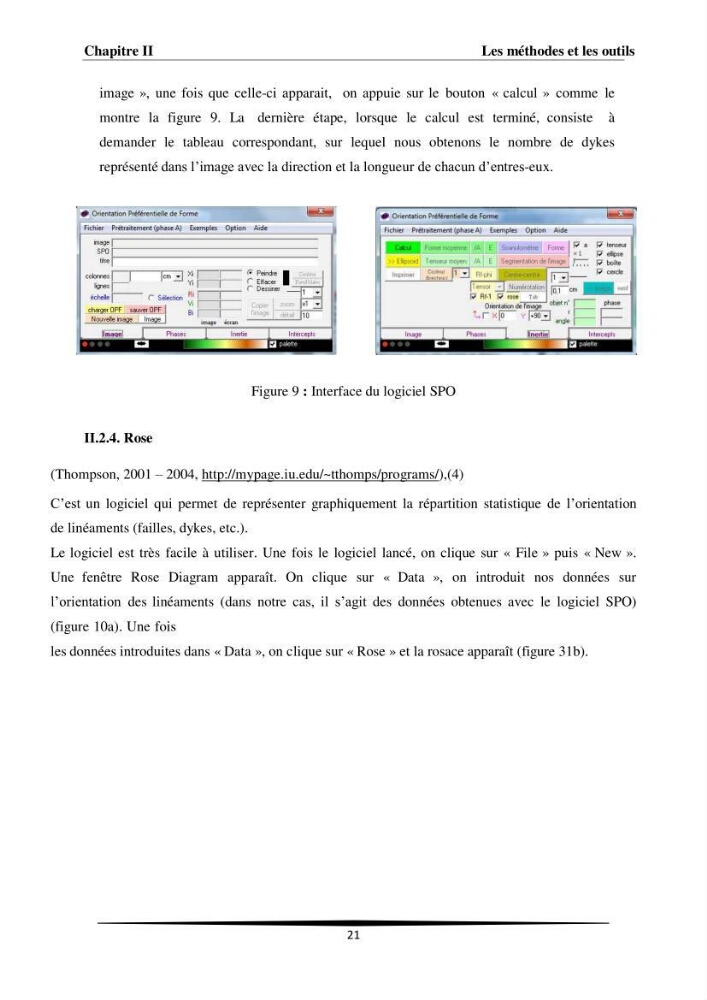

Figure 9 : Interface du logiciel SPO
II.2.4. Rose
(Thompson, 2001 – 2004, http://mypage.iu.edu/~tthomps/programs/),(4)
C’est un logiciel qui permet de représenter graphiquement la répartition statistique de l’orientation
de linéaments (failles, dykes, etc.).
Le logiciel est très facile à utiliser. Une fois le logiciel lancé, on clique sur « File » puis « New ».
Une fenêtre Rose Diagram apparaît. On clique sur « Data », on introduit nos données sur
l’orientation des linéaments (dans notre cas, il s’agit des données obtenues avec le logiciel SPO)
(figure 10a). Une fois
les données introduites dans « Data », on clique sur « Rose » et la rosace apparaît (figure 31b).
