Chapitre II
Les méthodes et les outils
20

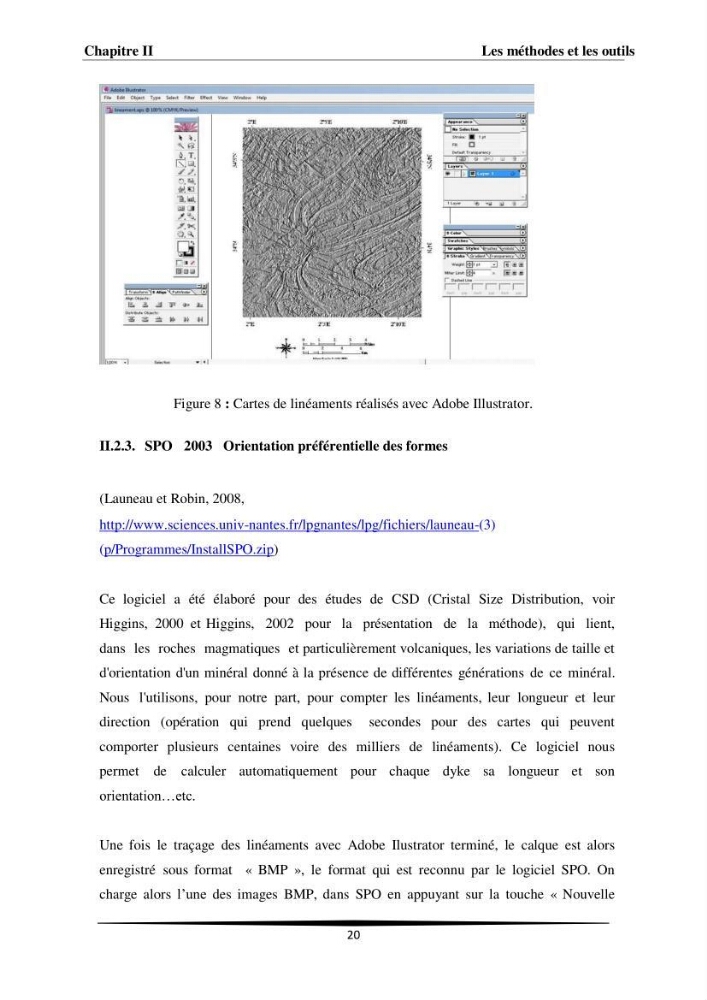

Figure 8 : Cartes de linéaments réalisés avec Adobe Illustrator.
II.2.3. SPO 2003 Orientation préférentielle des formes
(Launeau et Robin, 2008,
http://www.sciences.univ-nantes.fr/lpgnantes/lpg/fichiers/launeau-(3)
(p/Programmes/InstallSPO.zip)
Ce logiciel a été élaboré pour des études de CSD (Cristal Size Distribution, voir
Higgins, 2000 et Higgins, 2002 pour la présentation de la méthode), qui lient,
dans les roches magmatiques et particulièrement volcaniques, les variations de taille et
d'orientation d'un minéral donné à la présence de différentes générations de ce minéral.
Nous l'utilisons, pour notre part, pour compter les linéaments, leur longueur et leur
direction (opération qui prend quelques secondes pour des cartes qui peuvent
comporter plusieurs centaines voire des milliers de linéaments). Ce logiciel nous
permet de calculer automatiquement pour chaque dyke sa longueur et son
orientation…etc.
Une fois le traçage des linéaments avec Adobe Ilustrator terminé, le calque est alors
enregistré sous format « BMP », le format qui est reconnu par le logiciel SPO. On
charge alors l’une des images BMP, dans SPO en appuyant sur la touche « Nouvelle
