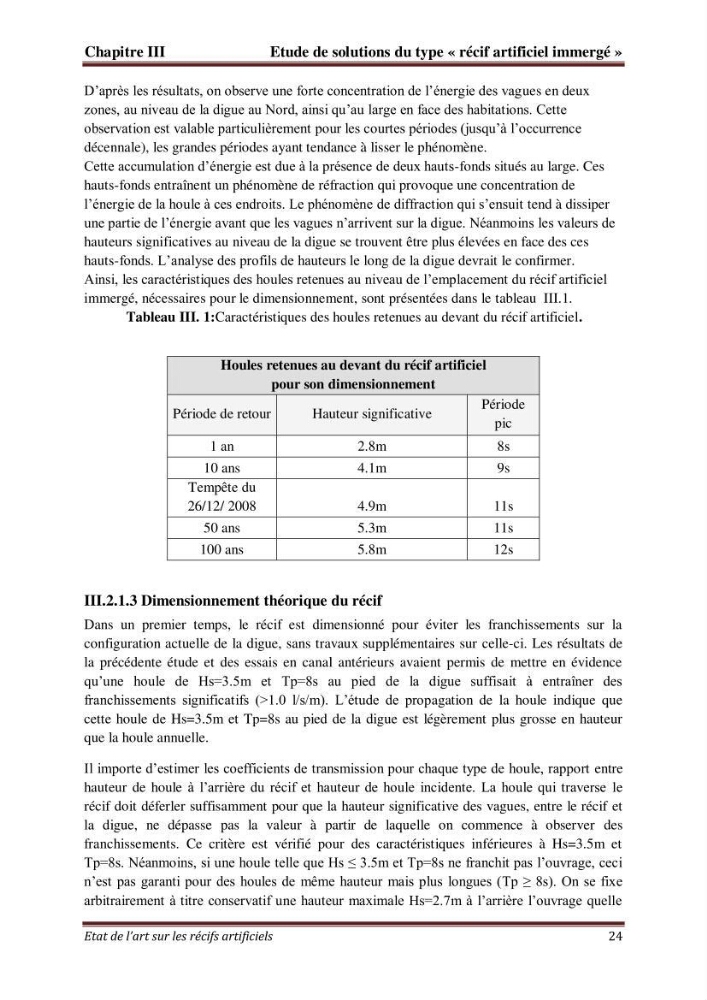

Chapitre III
Etude de solutions du type « récif artificiel immergé »
Etat de l’art sur les récifs artificiels
24
D’après les résultats, on observe une forte concentration de l’énergie des vagues en deux
zones, au niveau de la digue au Nord, ainsi qu’au large en face des habitations. Cette
observation est valable particulièrement pour les courtes périodes (jusqu’à l’occurrence
décennale), les grandes périodes ayant tendance à lisser le phénomène.
Cette accumulation d’énergie est due à la présence de deux hauts-fonds situés au large. Ces
hauts-fonds entraînent un phénomène de réfraction qui provoque une concentration de
l’énergie de la houle à ces endroits. Le phénomène de diffraction qui s’ensuit tend à dissiper
une partie de l’énergie avant que les vagues n’arrivent sur la digue. Néanmoins les valeurs de
hauteurs significatives au niveau de la digue se trouvent être plus élevées en face des ces
hauts-fonds. L’analyse des profils de hauteurs le long de la digue devrait le confirmer.
Ainsi, les caractéristiques des houles retenues au niveau de l’emplacement du récif artificiel
immergé, nécessaires pour le dimensionnement, sont présentées dans le tableau III.1.
Tableau III. 1:Caractéristiques des houles retenues au devant du récif artificiel.
Houles retenues au devant du récif artificiel
pour son dimensionnement
Période de retour
Hauteur significative
Période
pic
1 an
2.8m
8s
10 ans
4.1m
9s
Tempête du
26/12/ 2008
4.9m
11s
50 ans
5.3m
11s
100 ans
5.8m
12s
III.2.1.3 Dimensionnement théorique du récif
Dans un premier temps, le récif est dimensionné pour éviter les franchissements sur la
configuration actuelle de la digue, sans travaux supplémentaires sur celle-ci. Les résultats de
la précédente étude et des essais en canal antérieurs avaient permis de mettre en évidence
qu’une houle de Hs=3.5m et Tp=8s au pied de la digue suffisait à entraîner des
franchissements significatifs (>1.0 l/s/m). L’étude de propagation de la houle indique que
cette houle de Hs=3.5m et Tp=8s au pied de la digue est légèrement plus grosse en hauteur
que la houle annuelle.
Il importe d’estimer les coefficients de transmission pour chaque type de houle, rapport entre
hauteur de houle à l’arrière du récif et hauteur de houle incidente. La houle qui traverse le
récif doit déferler suffisamment pour que la hauteur significative des vagues, entre le récif et
la digue, ne dépasse pas la valeur à partir de laquelle on commence à observer des
franchissements. Ce critère est vérifié pour des caractéristiques inférieures à Hs=3.5m et
Tp=8s. Néanmoins, si une houle telle que Hs ≤ 3.5m et Tp=8s ne franchit pas l’ouvrage, ceci
n’est pas garanti pour des houles de même hauteur mais plus longues (Tp ≥ 8s). On se fixe
arbitrairement à titre conservatif une hauteur maximale Hs=2.7m à l’arrière l’ouvrage quelle
