Chapitre III
Etude de solutions du type « récif artificiel immergé »
Etat de l’art sur les récifs artificiels
23
III.2.1.2 Propagation de la houle
La propagation de la houle a été réalisée avec le modèle SWAN plutôt qu’avec le modèle
SIMAC-POSEIDON car le but était uniquement de connaître les caractéristiques de la houle à
l’approche de la digue de Bormes-les-Mimosas. Le modèle
SIMAC-POSEIDON aurait en revanche été utilisé si le modèle de propagation avait dû être
couplé à SIMAC-AGITATION dans le cadre d’une étude d’agitation du port, comme ce fut le
cas dans la précédente étude de 2004.
Les caractéristiques Hs et Tp des houles de projet sont imposées en entrée du modèle sur la
frontière au large, pour toutes les occurrences et pour la direction la plus pénalisante pour le
port (N90°), sur un maillage régulier orthogonal. Le modèle consiste en l’emboitement de 3
domaines de calculs différents dont les tailles de mailles varient de 100m à 20m. Le spectre
utilisé est un spectre classique de JONSWAP avec un coefficient d’élancement de 3.3. Bien
que plusieurs tests aient été effectués sur l’étalement directionnel dans les simulations, celui
qui a été retenu est conforme à la tempête du 26 décembre, soit 14.2° de part et d’autre de la
direction principale.
Un exemple de résultats de plan de vagues du modèle emboité est présenté figure III.4

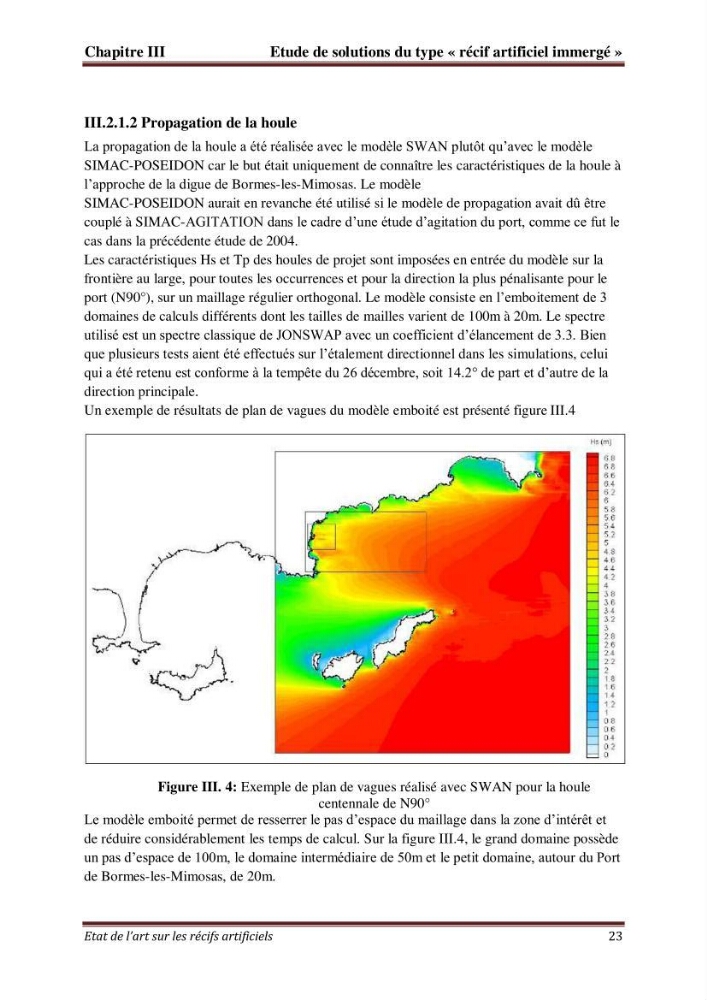

Figure III. 4: Exemple de plan de vagues réalisé avec SWAN pour la houle
centennale de N90°
Le modèle emboité permet de resserrer le pas d’espace du maillage dans la zone d’intérêt et
de réduire considérablement les temps de calcul. Sur la figure III.4, le grand domaine possède
un pas d’espace de 100m, le domaine intermédiaire de 50m et le petit domaine, autour du Port
de Bormes-les-Mimosas, de 20m.
