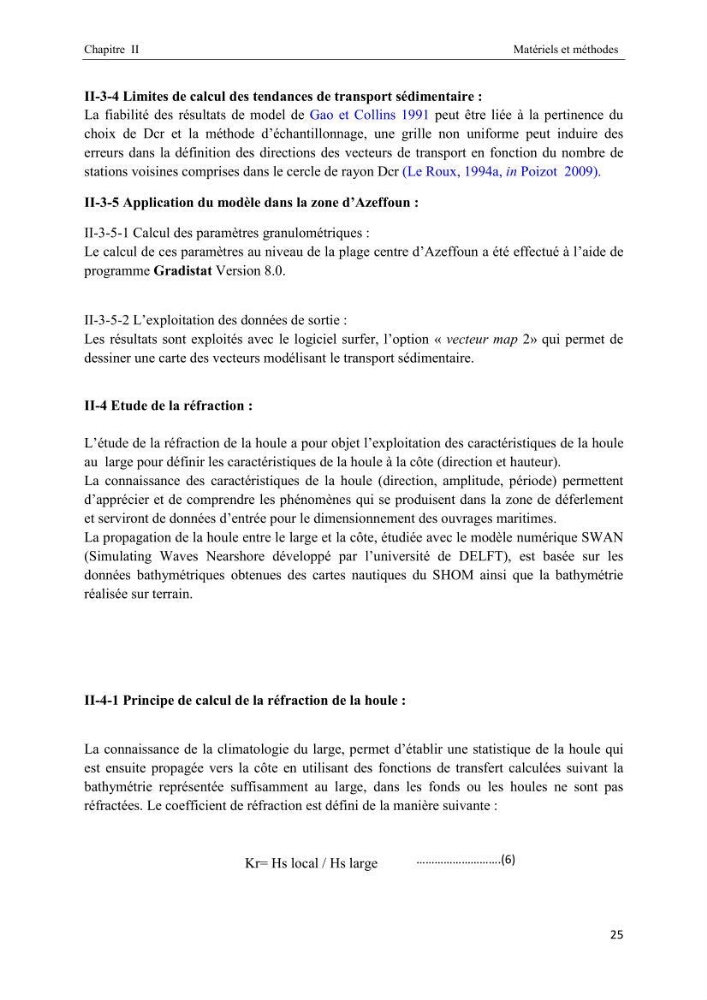

Chapitre II
Matériels et méthodes
25
II-3-4 Limites de calcul des tendances de transport sédimentaire :
La fiabilité des résultats de model de Gao et Collins 1991 peut être liée à la pertinence du
choix de Dcr et la méthode d’échantillonnage, une grille non uniforme peut induire des
erreurs dans la définition des directions des vecteurs de transport en fonction du nombre de
stations voisines comprises dans le cercle de rayon Dcr (Le Roux, 1994a, in Poizot 2009).
II-3-5 Application du modèle dans la zone d’Azeffoun :
II-3-5-1 Calcul des paramètres granulométriques :
Le calcul de ces paramètres au niveau de la plage centre d’Azeffoun a été effectué à l’aide de
programme Gradistat Version 8.0.
II-3-5-2 L’exploitation des données de sortie :
Les résultats sont exploités avec le logiciel surfer, l’option « vecteur map 2» qui permet de
dessiner une carte des vecteurs modélisant le transport sédimentaire.
II-4 Etude de la réfraction :
L’étude de la réfraction de la houle a pour objet l’exploitation des caractéristiques de la houle
au large pour définir les caractéristiques de la houle à la côte (direction et hauteur).
La connaissance des caractéristiques de la houle (direction, amplitude, période) permettent
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement
et serviront de données d’entrée pour le dimensionnement des ouvrages maritimes.
La propagation de la houle entre le large et la côte, étudiée avec le modèle numérique SWAN
(Simulating Waves Nearshore développé par l’université de DELFT), est basée sur les
données bathymétriques obtenues des cartes nautiques du SHOM ainsi que la bathymétrie
réalisée sur terrain.
II-4-1 Principe de calcul de la réfraction de la houle :
La connaissance de la climatologie du large, permet d’établir une statistique de la houle qui
est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées suivant la
bathymétrie représentée suffisamment au large, dans les fonds ou les houles ne sont pas
réfractées. Le coefficient de réfraction est défini de la manière suivante :
Kr= Hs local / Hs large
……………………….(6)
