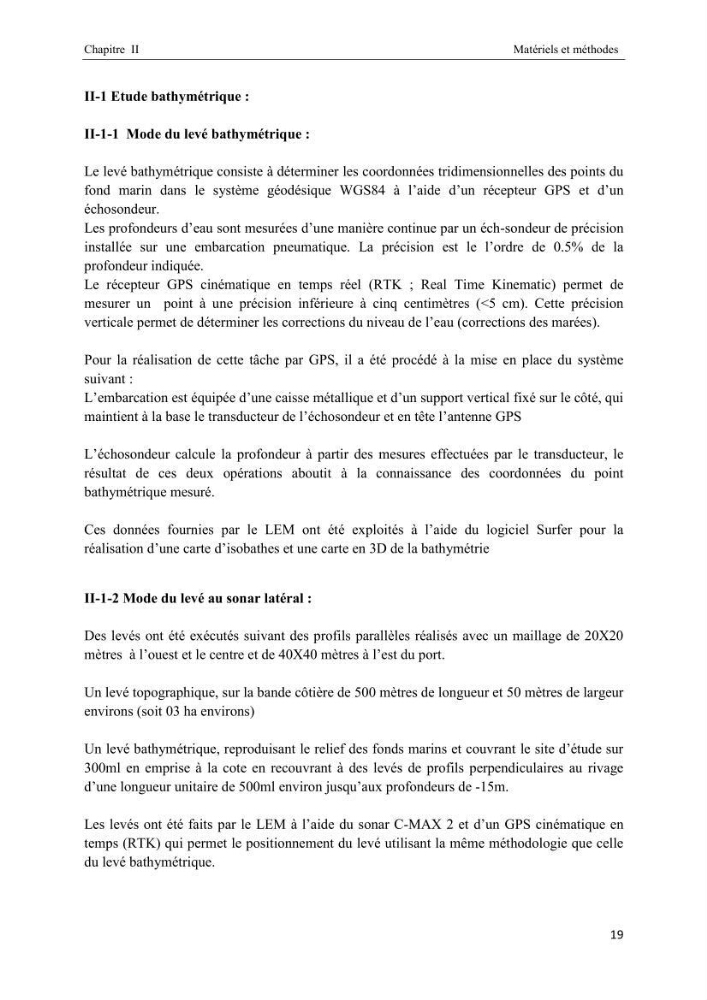

Chapitre II
Matériels et méthodes
19
II-1 Etude bathymétrique :
II-1-1 Mode du levé bathymétrique :
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l’aide d’un récepteur GPS et d’un
échosondeur.
Les profondeurs d’eau sont mesurées d’une manière continue par un éch-sondeur de précision
installée sur une embarcation pneumatique. La précision est le l’ordre de 0.5% de la
profondeur indiquée.
Le récepteur GPS cinématique en temps réel (RTK ; Real Time Kinematic) permet de
mesurer un point à une précision inférieure à cinq centimètres (<5 cm). Cette précision
verticale permet de déterminer les corrections du niveau de l’eau (corrections des marées).
Pour la réalisation de cette tâche par GPS, il a été procédé à la mise en place du système
suivant :
L’embarcation est équipée d’une caisse métallique et d’un support vertical fixé sur le côté, qui
maintient à la base le transducteur de l’échosondeur et en tête l’antenne GPS
L’échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur, le
résultat de ces deux opérations aboutit à la connaissance des coordonnées du point
bathymétrique mesuré.
Ces données fournies par le LEM ont été exploités à l’aide du logiciel Surfer pour la
réalisation d’une carte d’isobathes et une carte en 3D de la bathymétrie
II-1-2 Mode du levé au sonar latéral :
Des levés ont été exécutés suivant des profils parallèles réalisés avec un maillage de 20X20
mètres à l’ouest et le centre et de 40X40 mètres à l’est du port.
Un levé topographique, sur la bande côtière de 500 mètres de longueur et 50 mètres de largeur
environs (soit 03 ha environs)
Un levé bathymétrique, reproduisant le relief des fonds marins et couvrant le site d’étude sur
300ml en emprise à la cote en recouvrant à des levés de profils perpendiculaires au rivage
d’une longueur unitaire de 500ml environ jusqu’aux profondeurs de -15m.
Les levés ont été faits par le LEM à l’aide du sonar C-MAX 2 et d’un GPS cinématique en
temps (RTK) qui permet le positionnement du levé utilisant la même méthodologie que celle
du levé bathymétrique.
