Chapitre III
Solutions d’aménagement
Etude de protection du rivage de Fouka Marine
45

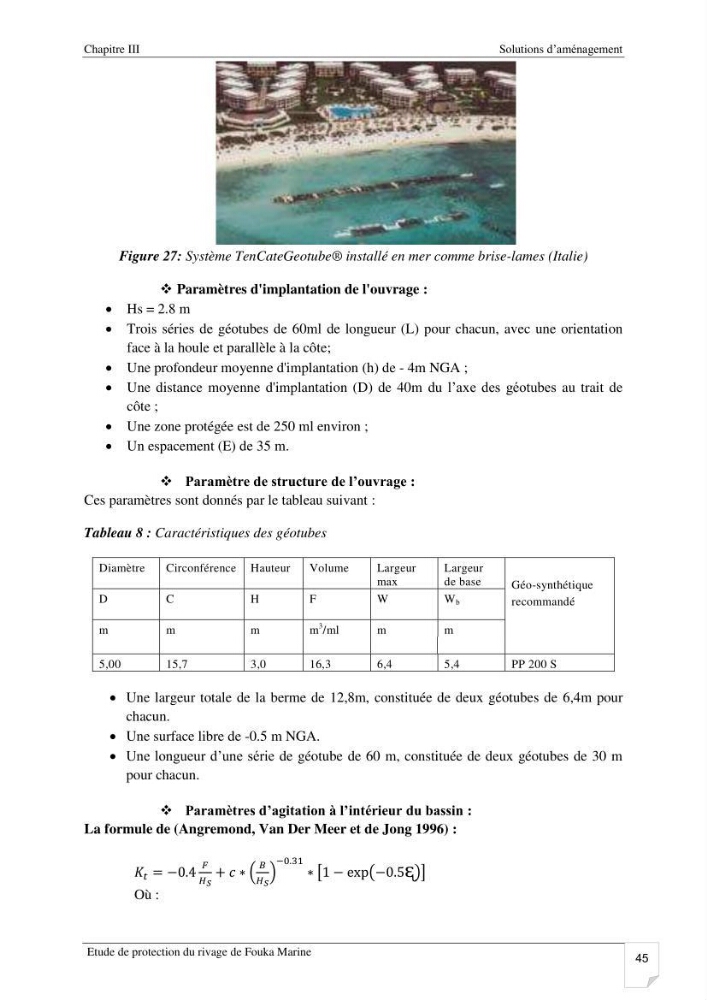

Figure 27: Système TenCateGeotube® installé en mer comme brise-lames (Italie)
 Paramètres d'implantation de l'ouvrage :
 Hs = 2.8 m
 Trois séries de géotubes de 60ml de longueur (L) pour chacun, avec une orientation
face à la houle et parallèle à la côte;
 Une profondeur moyenne d'implantation (h) de - 4m NGA ;
 Une distance moyenne d'implantation (D) de 40m du l’axe des géotubes au trait de
côte ;
 Une zone protégée est de 250 ml environ ;
 Un espacement (E) de 35 m.
 Paramètre de structure de l’ouvrage :
Ces paramètres sont donnés par le tableau suivant :
Tableau 8 : Caractéristiques des géotubes
Diamètre
Circonférence Hauteur
Volume
Largeur
max
Largeur
de base
Géo-synthétique
recommandé
D
C
H
F
W
W b
m
m
m
m
3 /ml
m
m
5,00
15,7
3,0
16,3
6,4
5,4
PP 200 S
 Une largeur totale de la berme de 12,8m, constituée de deux géotubes de 6,4m pour
chacun.
 Une surface libre de -0.5 m NGA.
 Une longueur d’une série de géotube de 60 m, constituée de deux géotubes de 30 m
pour chacun.
 Paramètres d’agitation à l’intérieur du bassin :
La formule de (Angremond, Van Der Meer et de Jong 1996) :
( )
[
(
)]
Où :
