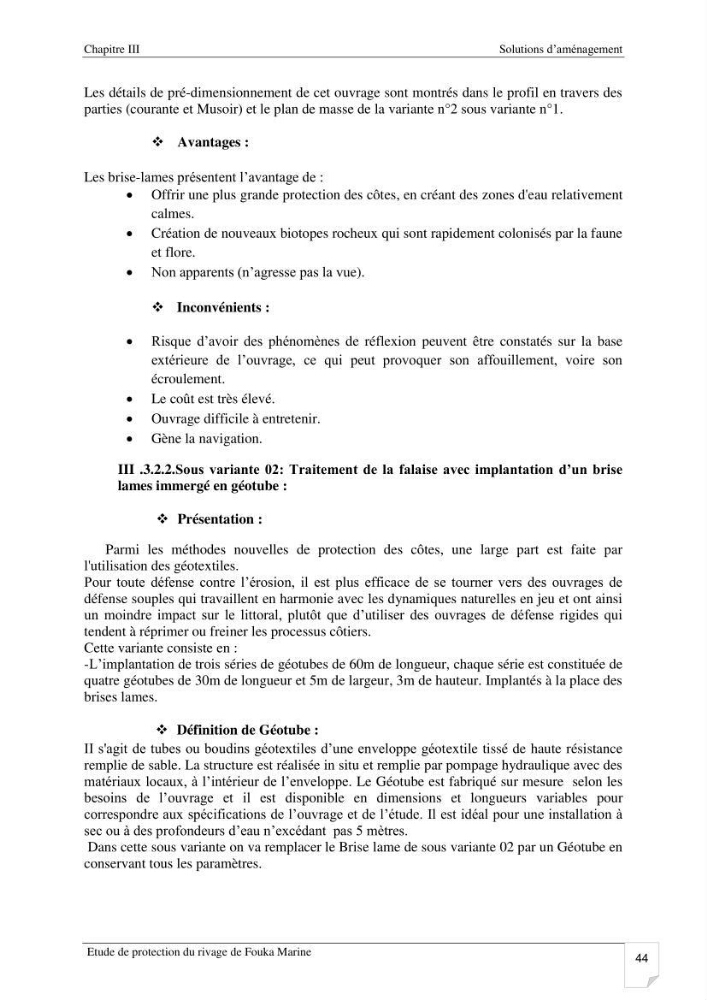

Chapitre III
Solutions d’aménagement
Etude de protection du rivage de Fouka Marine
44
Les détails de pré-dimensionnement de cet ouvrage sont montrés dans le profil en travers des
parties (courante et Musoir) et le plan de masse de la variante n°2 sous variante n°1.
Avantages :
Les brise-lames présentent l’avantage de :
Offrir une plus grande protection des côtes, en créant des zones d'eau relativement
calmes.
Création de nouveaux biotopes rocheux qui sont rapidement colonisés par la faune
et flore.
Non apparents (n’agresse pas la vue).
Inconvénients :
Risque d’avoir des phénomènes de réflexion peuvent être constatés sur la base
extérieure de l’ouvrage, ce qui peut provoquer son affouillement, voire son
écroulement.
Le coût est très élevé.
Ouvrage difficile à entretenir.
Gène la navigation.
III .3.2.2.Sous variante 02: Traitement de la falaise avec implantation d’un brise
lames immergé en géotube :
Présentation :
Parmi les méthodes nouvelles de protection des côtes, une large part est faite par
l'utilisation des géotextiles.
Pour toute défense contre l’érosion, il est plus efficace de se tourner vers des ouvrages de
défense souples qui travaillent en harmonie avec les dynamiques naturelles en jeu et ont ainsi
un moindre impact sur le littoral, plutôt que d’utiliser des ouvrages de défense rigides qui
tendent à réprimer ou freiner les processus côtiers.
Cette variante consiste en :
-L’implantation de trois séries de géotubes de 60m de longueur, chaque série est constituée de
quatre géotubes de 30m de longueur et 5m de largeur, 3m de hauteur. Implantés à la place des
brises lames.
Définition de Géotube :
II s'agit de tubes ou boudins géotextiles d’une enveloppe géotextile tissé de haute résistance
remplie de sable. La structure est réalisée in situ et remplie par pompage hydraulique avec des
matériaux locaux, à l’intérieur de l’enveloppe. Le Géotube est fabriqué sur mesure selon les
besoins de l’ouvrage et il est disponible en dimensions et longueurs variables pour
correspondre aux spécifications de l’ouvrage et de l’étude. Il est idéal pour une installation à
sec ou à des profondeurs d’eau n’excédant pas 5 mètres.
Dans cette sous variante on va remplacer le Brise lame de sous variante 02 par un Géotube en
conservant tous les paramètres.
Solutions d’aménagement
Etude de protection du rivage de Fouka Marine
44
Les détails de pré-dimensionnement de cet ouvrage sont montrés dans le profil en travers des
parties (courante et Musoir) et le plan de masse de la variante n°2 sous variante n°1.
Avantages :
Les brise-lames présentent l’avantage de :
Offrir une plus grande protection des côtes, en créant des zones d'eau relativement
calmes.
Création de nouveaux biotopes rocheux qui sont rapidement colonisés par la faune
et flore.
Non apparents (n’agresse pas la vue).
Inconvénients :
Risque d’avoir des phénomènes de réflexion peuvent être constatés sur la base
extérieure de l’ouvrage, ce qui peut provoquer son affouillement, voire son
écroulement.
Le coût est très élevé.
Ouvrage difficile à entretenir.
Gène la navigation.
III .3.2.2.Sous variante 02: Traitement de la falaise avec implantation d’un brise
lames immergé en géotube :
Présentation :
Parmi les méthodes nouvelles de protection des côtes, une large part est faite par
l'utilisation des géotextiles.
Pour toute défense contre l’érosion, il est plus efficace de se tourner vers des ouvrages de
défense souples qui travaillent en harmonie avec les dynamiques naturelles en jeu et ont ainsi
un moindre impact sur le littoral, plutôt que d’utiliser des ouvrages de défense rigides qui
tendent à réprimer ou freiner les processus côtiers.
Cette variante consiste en :
-L’implantation de trois séries de géotubes de 60m de longueur, chaque série est constituée de
quatre géotubes de 30m de longueur et 5m de largeur, 3m de hauteur. Implantés à la place des
brises lames.
Définition de Géotube :
II s'agit de tubes ou boudins géotextiles d’une enveloppe géotextile tissé de haute résistance
remplie de sable. La structure est réalisée in situ et remplie par pompage hydraulique avec des
matériaux locaux, à l’intérieur de l’enveloppe. Le Géotube est fabriqué sur mesure selon les
besoins de l’ouvrage et il est disponible en dimensions et longueurs variables pour
correspondre aux spécifications de l’ouvrage et de l’étude. Il est idéal pour une installation à
sec ou à des profondeurs d’eau n’excédant pas 5 mètres.
Dans cette sous variante on va remplacer le Brise lame de sous variante 02 par un Géotube en
conservant tous les paramètres.
