CHAPITRE III : SOLUTIONS D’AMENAGEMENTS
64

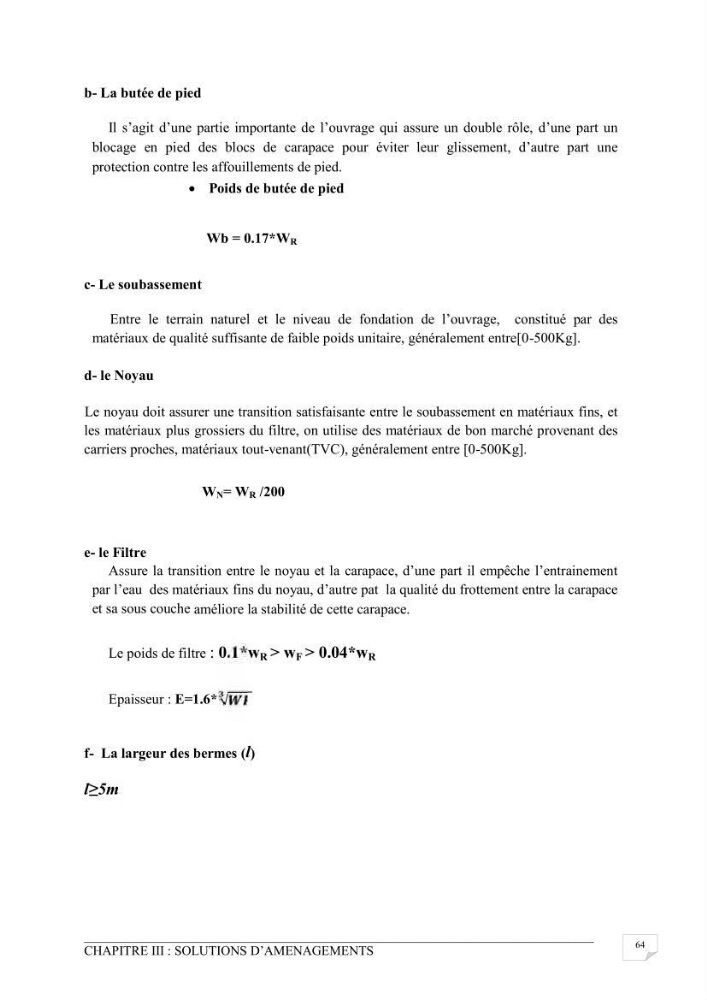

b- La butée de pied
Il s’agit d’une partie importante de l’ouvrage qui assure un double rôle, d’une part un
blocage en pied des blocs de carapace pour éviter leur glissement, d’autre part une
protection contre les affouillements de pied.
 Poids de butée de pied
Wb = 0.17*W R
c- Le soubassement
Entre le terrain naturel et le niveau de fondation de l’ouvrage, constitué par des
matériaux de qualité suffisante de faible poids unitaire, généralement entre[0-500Kg].
d- le Noyau
Le noyau doit assurer une transition satisfaisante entre le soubassement en matériaux fins, et
les matériaux plus grossiers du filtre, on utilise des matériaux de bon marché provenant des
carriers proches, matériaux tout-venant(TVC), généralement entre [0-500Kg].
W N = W R /200
e- le Filtre
Assure la transition entre le noyau et la carapace, d’une part il empêche l’entrainement
par l’eau des matériaux fins du noyau, d’autre pat la qualité du frottement entre la carapace
et sa sous couche améliore la stabilité de cette carapace.
Le poids de filtre : 0.1*w R > w F > 0.04*w R
Epaisseur : E=1.6* √
f- La largeur des bermes (l)
l≥5m
