Chapitre 3                                                                                      Analyse de durabilité

54
Construction de l’AMOEBA Actuel :

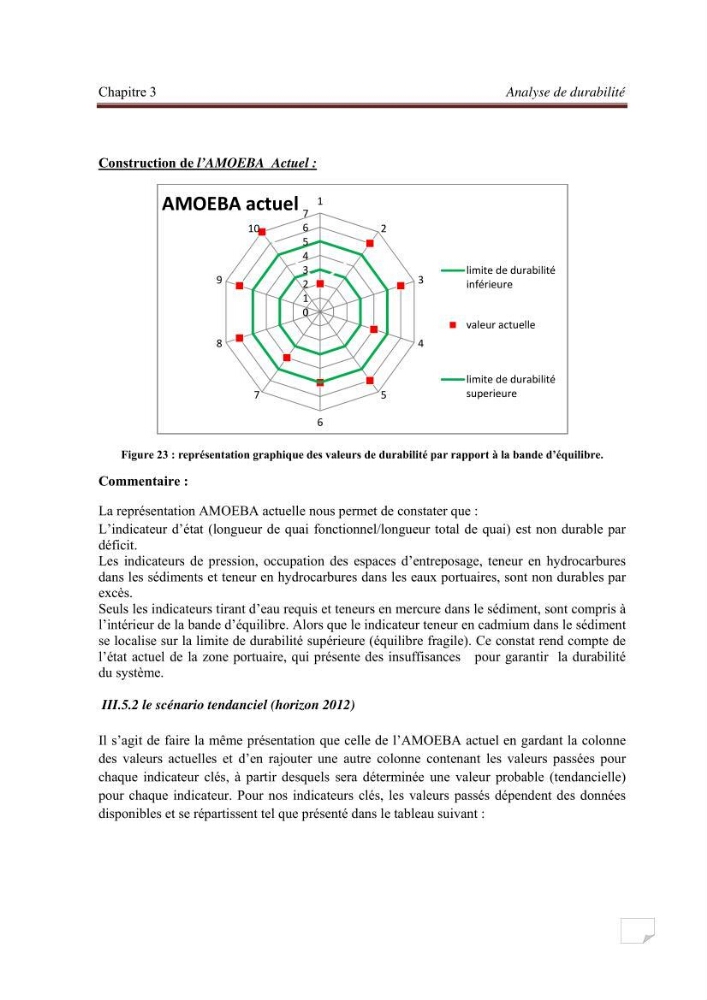

Figure 23 : représentation graphique des valeurs de durabilité par rapport à la bande d’équilibre.
Commentaire :
La représentation AMOEBA actuelle nous permet de constater que :
L’indicateur d’état (longueur de quai fonctionnel/longueur total de quai) est non durable par
déficit.
Les indicateurs de pression, occupation des espaces d’entreposage, teneur en hydrocarbures
dans les sédiments et teneur en hydrocarbures dans les eaux portuaires, sont non durables par
excès.
Seuls les indicateurs tirant d’eau requis et teneurs en mercure dans le sédiment, sont compris à
l’intérieur de la bande d’équilibre. Alors que le indicateur teneur en cadmium dans le sédiment
se localise sur la limite de durabilité supérieure (équilibre fragile). Ce constat rend compte de
l’état actuel de la zone portuaire, qui présente des insuffisances pour garantir la durabilité
du système.
III.5.2 le scénario tendanciel (horizon 2012)

Il s’agit de faire la même présentation que celle de l’AMOEBA actuel en gardant la colonne
des valeurs actuelles et d’en rajouter une autre colonne contenant les valeurs passées pour
chaque indicateur clés, à partir desquels sera déterminée une valeur probable (tendancielle)
pour chaque indicateur. Pour nos indicateurs clés, les valeurs passés dépendent des données
disponibles et se répartissent tel que présenté dans le tableau suivant :
0
1
2
3
4
5
6
7
1
2
3
4
5
6
7
8
9
10
AMOEBA actuel
limite de durabilité
inférieure
valeur actuelle
limite de durabilité
superieure
