- Données attributaires : décrivent un objet géographique : nom d'une route, type d'un
bâtiment, nombre d'habitants d'un immeuble, type de côte (rocheuse ou sableuse),
tension d'une ligne de transport,
- Les objets géographiques : sont organisés en couches. Chaque couche fait référence à
un thème, par exemple, couverture végétale, ou réseau routier, limite littoral…etc.
Trois types d’entités géographiques peuvent être représentés :
- Le point (y).exemple : unité de protection civile, unité des centres médicaux
- La ligne ((x1, y1)... (xn,yn)).Exemple : réseau routier, tracé d’une canalisation.
- Le polygone. Exemple : villes, forêts…
- Deux modes de représentations des données sont possibles :
- Vectoriel (format vecteur) : les objets sont représentés par des points, des lignes, des
polygones ou des polygones à trous ;
- Matriciel (format raster) : il s’agit d’une image, d’un plan ou d’une photo numérisés et
affichés dans le SIG en tant qu'image. (MARTIN, 2004).
Dans un SIG, un système de coordonnées terrestres (sphérique ou projectif) permet de
référencer les objets dans l'espace et de positionner l'ensemble des objets les uns par rapport
aux autres. Les objets sont généralement organisés en couches, chaque couche rassemblant
l'ensemble des informations se rapportant à un même thème donné.

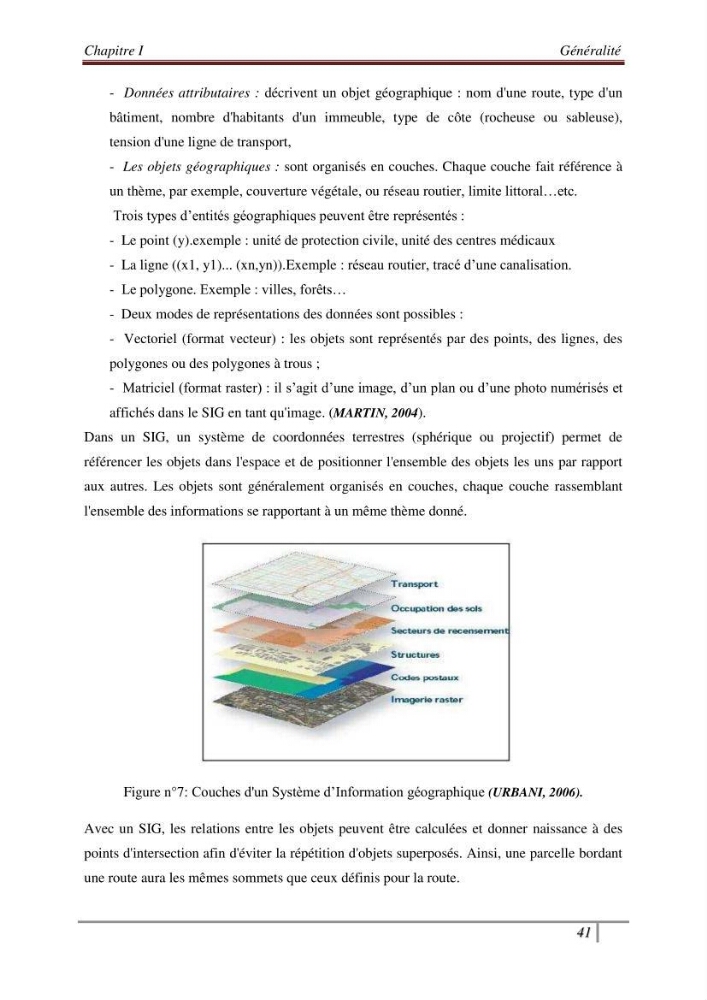

Figure n°7: Couches d'un Système d’Information géographique (URBANI, 2006).
Avec un SIG, les relations entre les objets peuvent être calculées et donner naissance à des
points d'intersection afin d'éviter la répétition d'objets superposés. Ainsi, une parcelle bordant
une route aura les mêmes sommets que ceux définis pour la route.
