Chapitre IV
Résultat et discussion
113
Tableau 03 : les objets et équipements vulnérable lors d’une explosion au niveau du terminal
de carburant
La route ou l’échangeur qui mène vers la place 1
er
mai venant de l’Est est en situation très
vulnérable qui peut paralyser une circulation importante des véhicules dans la ville.
2.2.7.2. Feu et incendie

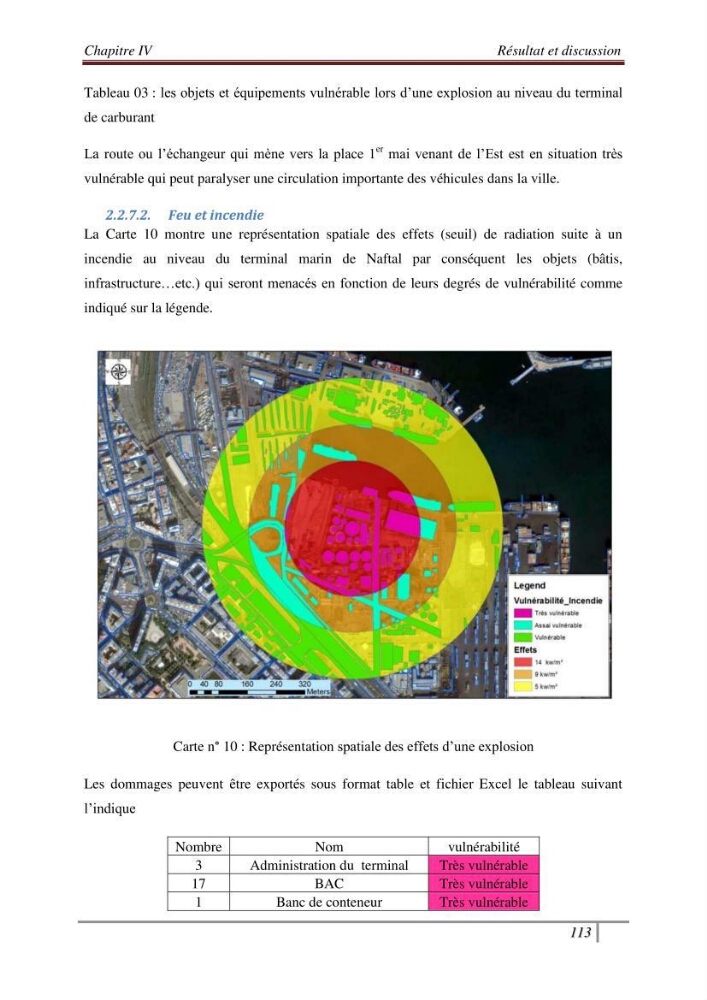

La Carte 10 montre une représentation spatiale des effets (seuil) de radiation suite à un
incendie au niveau du terminal marin de Naftal par conséquent les objets (bâtis,
infrastructure…etc.) qui seront menacés en fonction de leurs degrés de vulnérabilité comme
indiqué sur la légende.
Carte n° 10 : Représentation spatiale des effets d’une explosion
Les dommages peuvent être exportés sous format table et fichier Excel le tableau suivant
l’indique
Nombre
Nom
vulnérabilité
3
Administration du terminal
Très vulnérable
17
BAC
Très vulnérable
1
Banc de conteneur
Très vulnérable
