Deuxième partie
Matériel et méthodes
r
34

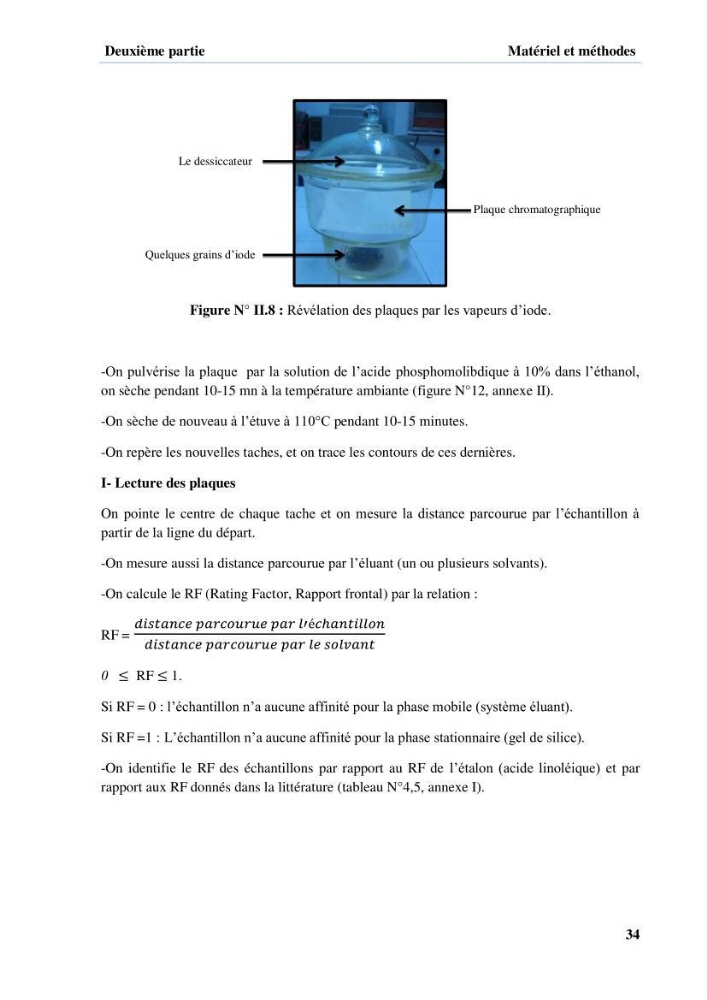

Figure N° II.8 : Révélation des plaques par les vapeurs d’iode.
-On pulvérise la plaque par la solution de l’acide phosphomolibdique à 10% dans l’éthanol,
on sèche pendant 10-15 mn à la température ambiante (figure N°12, annexe II).
-On sèche de nouveau à l’étuve à 110°C pendant 10-15 minutes.
-On repère les nouvelles taches, et on trace les contours de ces dernières.
I- Lecture des plaques
On pointe le centre de chaque tache et on mesure la distance parcourue par l’échantillon à
partir de la ligne du départ.
-On mesure aussi la distance parcourue par l’éluant (un ou plusieurs solvants).
-On calcule le RF (Rating Factor, Rapport frontal) par la relation :
RF =
RF 1.
Si RF = 0 : l’échantillon n’a aucune affinité pour la phase mobile (système éluant).
Si RF =1 : L’échantillon n’a aucune affinité pour la phase stationnaire (gel de silice).
-On identifie le RF des échantillons par rapport au RF de l’étalon (acide linoléique) et par
rapport aux RF donnés dans la littérature (tableau N°4,5, annexe I).
Plaque chromatographique
Le dessiccateur
Quelques grains d’iode
