Chapitre II
Les Capteurs : Les courants
24
2.5. Les courants marins :
Le courant est une grandeur vectorielle tridimensionnelle qui associe deux notions : celle de vitesse
de déplacement et celle de direction du déplacement, son rattachement à la métrologie physique se
fait par la détermination de référence et la mesure de déplacement angulaire du fluide par rapport à
l’appareil et de l’appareil par rapport à une direction de référence donnée par le nord magnétique .
La mesure de la vitesse et de la direction de ces déplacements est donc d’une grande importance. Les
moyens déployés pour la réaliser ont beaucoup évolués ces dernières années. Deux principes
généraux de mesure in situ existent : les méthodes eulériennes où les instruments sont solidaires de
mouillage fixe ou bien à la manière d’un capteur à effet doppler fixée au navire et les méthodes
lagrangiennes où les instruments sont des flotteurs de surface ou immergées dont on suit la trajectoire
qui est celle de la masse d’eau dans laquelle ils sont «ancrées». (Marc le men 2000)
2.5.1. Mesure Eulériennes
2.5.1.1. Les courantomètres à rotor :
2.5.1.1.1. Les instruments de mesures :
Pour mesurer les courants en un point sur une grande période nécessite une mise en place de lignes de
mouillage représenté dans la figure si dessous :
Celles –ci sont équipées de courantomètre , de flottabilité , de largueur acoustiques , il s’agit en
générale de mouillage sub –surface , c’est a dire ,que rien n’apparait a la surface des océan : il sont
ancrés sur le fond par l’intermédiaire d’un lest et maintenue verticale grâce à des flottabilités
réparties sur la ligne (acier ou kevlar ) à différents profondeurs .

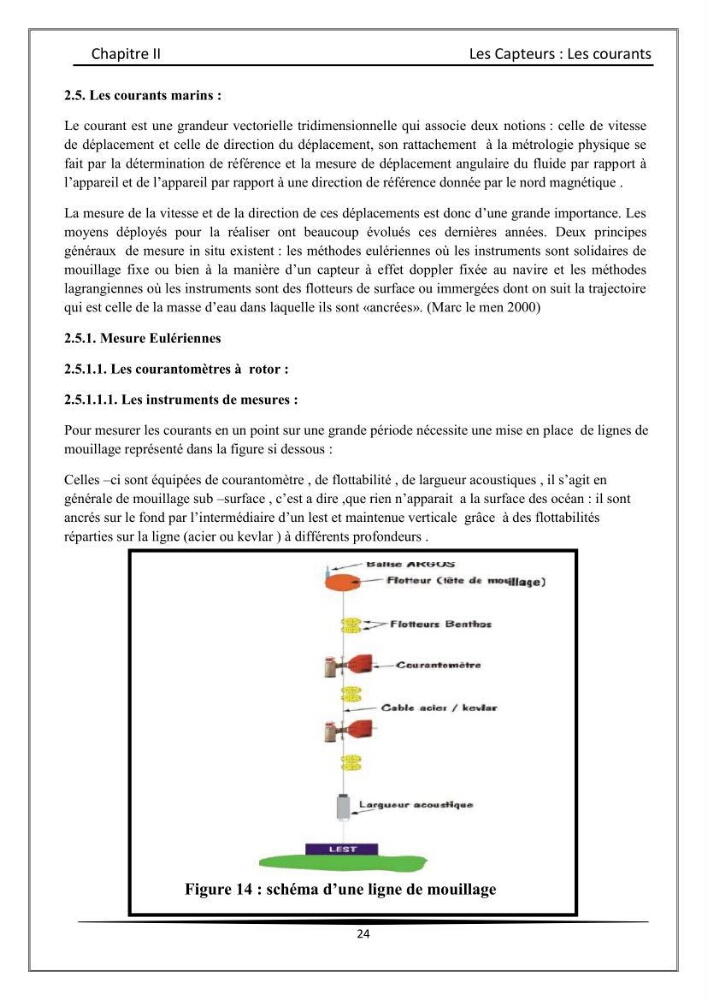

Figure 14 : schéma d’une ligne de mouillage
