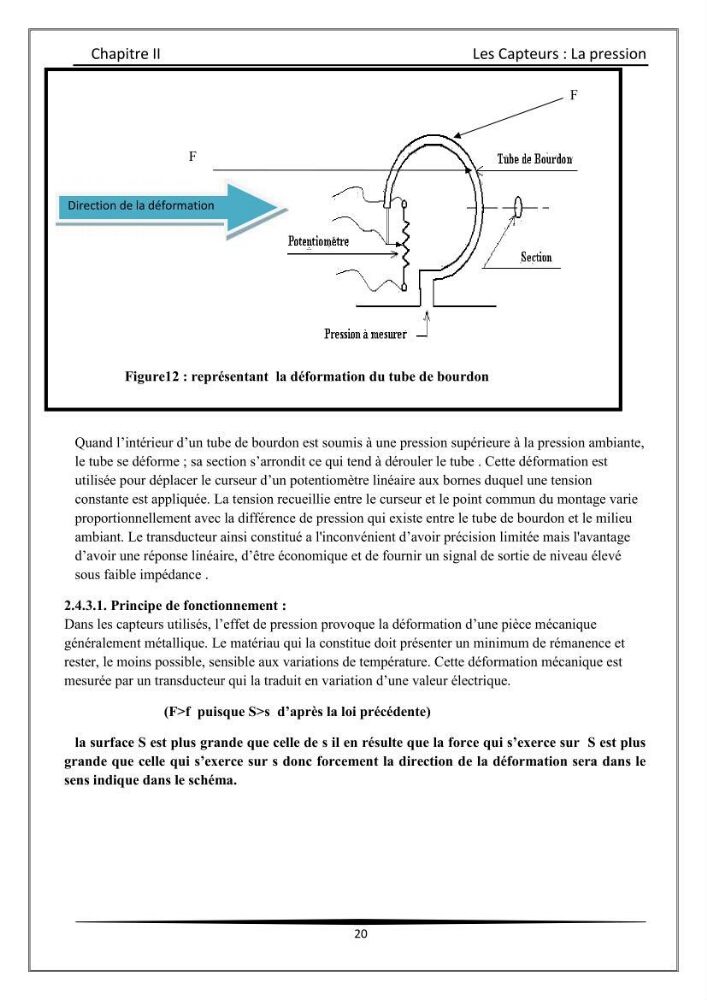

Figure12 : représentant la déformation du tube de bourdon
Quand l’intérieur d’un tube de bourdon est soumis à une pression supérieure à la pression ambiante,
le tube se déforme ; sa section s’arrondit ce qui tend à dérouler le tube . Cette déformation est
utilisée pour déplacer le curseur d’un potentiomètre linéaire aux bornes duquel une tension
constante est appliquée. La tension recueillie entre le curseur et le point commun du montage varie
proportionnellement avec la différence de pression qui existe entre le tube de bourdon et le milieu
ambiant. Le transducteur ainsi constitué a l'inconvénient d’avoir précision limitée mais l'avantage
d’avoir une réponse linéaire, d’être économique et de fournir un signal de sortie de niveau élevé
sous faible impédance .
2.4.3.1. Principe de fonctionnement :
Dans les capteurs utilisés, l’effet de pression provoque la déformation d’une pièce mécanique
généralement métallique. Le matériau qui la constitue doit présenter un minimum de rémanence et
rester, le moins possible, sensible aux variations de température. Cette déformation mécanique est
mesurée par un transducteur qui la traduit en variation d’une valeur électrique.
(F>f puisque S>s d’après la loi précédente)
la surface S est plus grande que celle de s il en résulte que la force qui s’exerce sur S est plus
grande que celle qui s’exerce sur s donc forcement la direction de la déformation sera dans le
sens indique dans le schéma.
Direction de la déformation
