Chapitre II
Les Capteurs : La pression
19

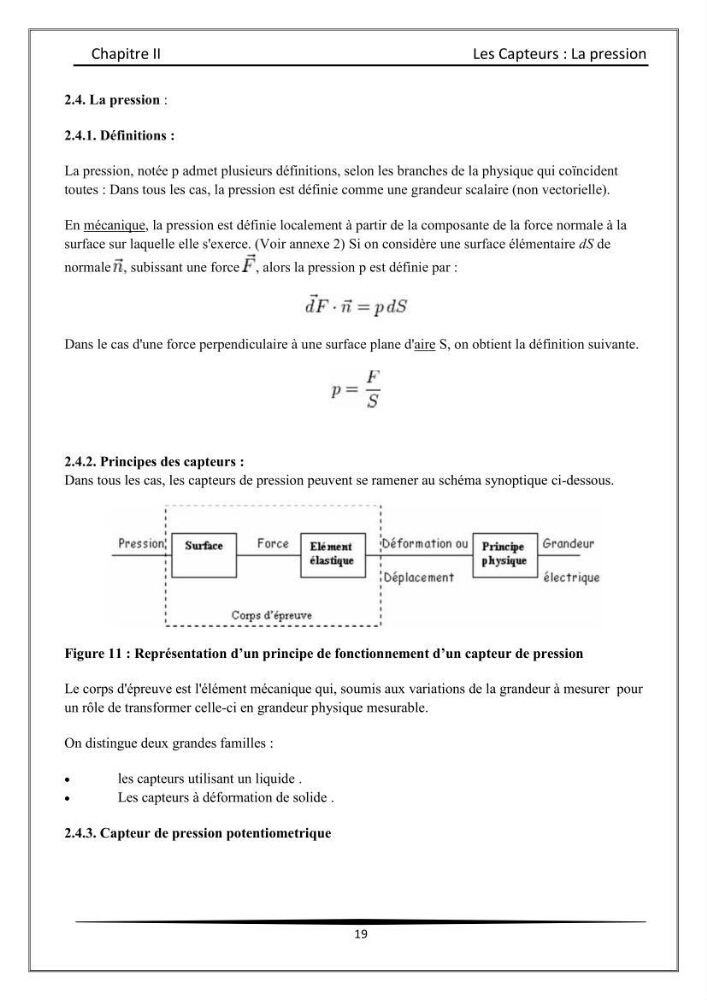

2.4. La pression :
2.4.1. Définitions :
La pression, notée p admet plusieurs définitions, selon les branches de la physique qui coïncident
toutes : Dans tous les cas, la pression est définie comme une grandeur scalaire (non vectorielle).
En mécanique, la pression est définie localement à partir de la composante de la force normale à la
surface sur laquelle elle s'exerce. (Voir annexe 2) Si on considère une surface élémentaire dS de
normale , subissant une force , alors la pression p est définie par :
Dans le cas d'une force perpendiculaire à une surface plane d'aire S, on obtient la définition suivante.
2.4.2. Principes des capteurs :
Dans tous les cas, les capteurs de pression peuvent se ramener au schéma synoptique ci-dessous.
Figure 11 : Représentation d’un principe de fonctionnement d’un capteur de pression
Le corps d'épreuve est l'élément mécanique qui, soumis aux variations de la grandeur à mesurer pour
un rôle de transformer celle-ci en grandeur physique mesurable.
On distingue deux grandes familles :

les capteurs utilisant un liquide .

Les capteurs à déformation de solide .
2.4.3. Capteur de pression potentiometrique
