Chapitre II
Les Capteurs : La salinité
17
échantillons étaient collectés à des profondeurs prédéfinies et relativement peu nombreuses, si bien
que d'importants détails passaient souvent inaperçus, les valeurs de la salinité n'étaient pas
disponibles assez rapidement pour avoir une influence sur la suite de la campagne. Les techniques de
prélèvement étaient longues et coûteuse (GIRARDOT 2002)
2.3.1.2.3. Principe de fonctionnement d’un salinomètre :
Un salinomètre mesure la conductivité d’une solution, pour cela il faudrait en disposé de deux
électrodes planes et parallèles, de surface S, qui plongent face à face a une distance l l’une de l’autre
dans un électrolyte et on applique une tension alternative U (en Volte) entre ces électrodes et on
déduit I l’intensité efficace (en Ampère) du courant qui traverse la solution par la formule suivante :
R= U/ I
La résistance R en ohm
Conductance d’une solution ionique est représentée ainsi :
G = 1/R =I / U
La résistance de la solution entre les électrodes est proportionnelle à la résistivité ρ en Ω.m de cette
solution
R = ρ. L / s = ρ. K
Avec K = L / s est appelé la constante de cellule, ce rapport dépend de la géométrie de la cellule
(vers une mesure de salinité-2010)

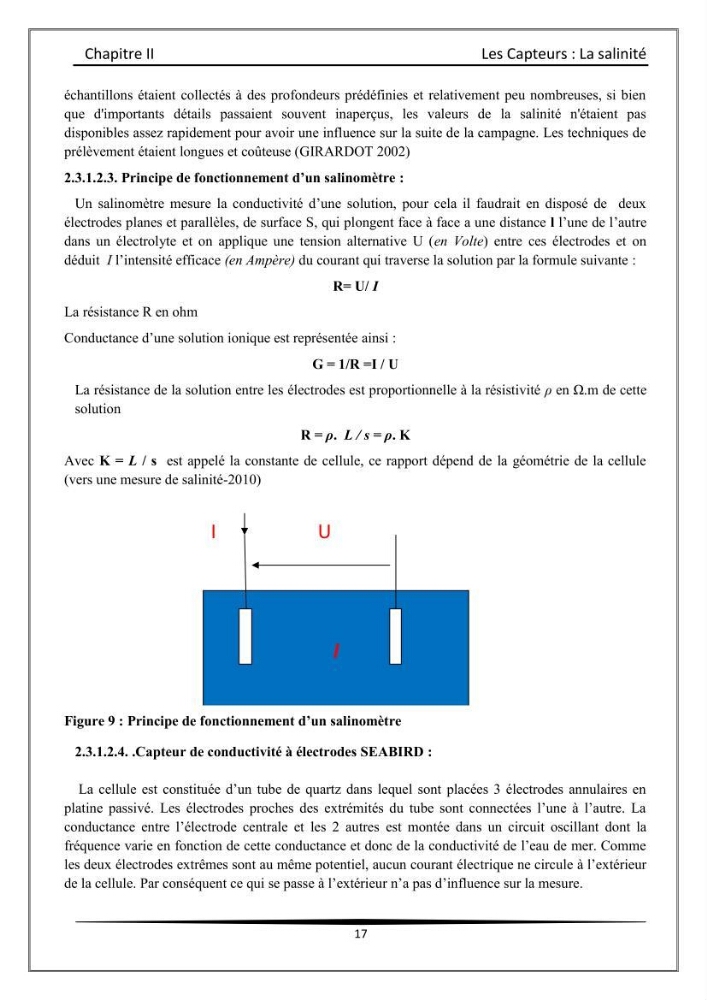

Figure 9 : Principe de fonctionnement d’un salinomètre
2.3.1.2.4. .Capteur de conductivité à électrodes SEABIRD :
La cellule est constituée d’un tube de quartz dans lequel sont placées 3 électrodes annulaires en
platine passivé. Les électrodes proches des extrémités du tube sont connectées l’une à l’autre. La
conductance entre l’électrode centrale et les 2 autres est montée dans un circuit oscillant dont la
fréquence varie en fonction de cette conductance et donc de la conductivité de l’eau de mer. Comme
les deux électrodes extrêmes sont au même potentiel, aucun courant électrique ne circule à l’extérieur
de la cellule. Par conséquent ce qui se passe à l’extérieur n’a pas d’influence sur la mesure.
I
U
l
