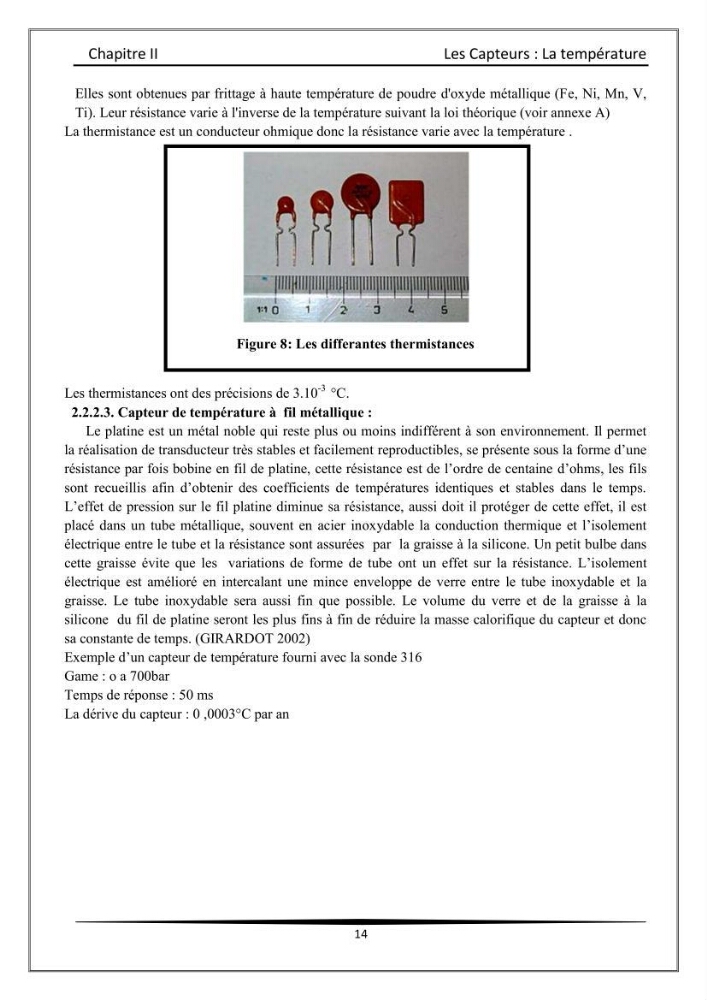

Chapitre II
Les Capteurs : La température
14
Elles sont obtenues par frittage à haute température de poudre d'oxyde métallique (Fe, Ni, Mn, V,
Ti). Leur résistance varie à l'inverse de la température suivant la loi théorique (voir annexe A)
La thermistance est un conducteur ohmique donc la résistance varie avec la température .
Figure 8: Les differantes thermistances
Les thermistances ont des précisions de 3.10
-3
°C.
2.2.2.3. Capteur de température à fil métallique :
Le platine est un métal noble qui reste plus ou moins indifférent à son environnement. Il permet
la réalisation de transducteur très stables et facilement reproductibles, se présente sous la forme d’une
résistance par fois bobine en fil de platine, cette résistance est de l’ordre de centaine d’ohms, les fils
sont recueillis afin d’obtenir des coefficients de températures identiques et stables dans le temps.
L’effet de pression sur le fil platine diminue sa résistance, aussi doit il protéger de cette effet, il est
placé dans un tube métallique, souvent en acier inoxydable la conduction thermique et l’isolement
électrique entre le tube et la résistance sont assurées par la graisse à la silicone. Un petit bulbe dans
cette graisse évite que les variations de forme de tube ont un effet sur la résistance. L’isolement
électrique est amélioré en intercalant une mince enveloppe de verre entre le tube inoxydable et la
graisse. Le tube inoxydable sera aussi fin que possible. Le volume du verre et de la graisse à la
silicone du fil de platine seront les plus fins à fin de réduire la masse calorifique du capteur et donc
sa constante de temps. (GIRARDOT 2002)
Exemple d’un capteur de température fourni avec la sonde 316
Game : o a 700bar
Temps de réponse : 50 ms
La dérive du capteur : 0 ,0003°C par an
