Chapitre II
Les Capteurs : La température
13

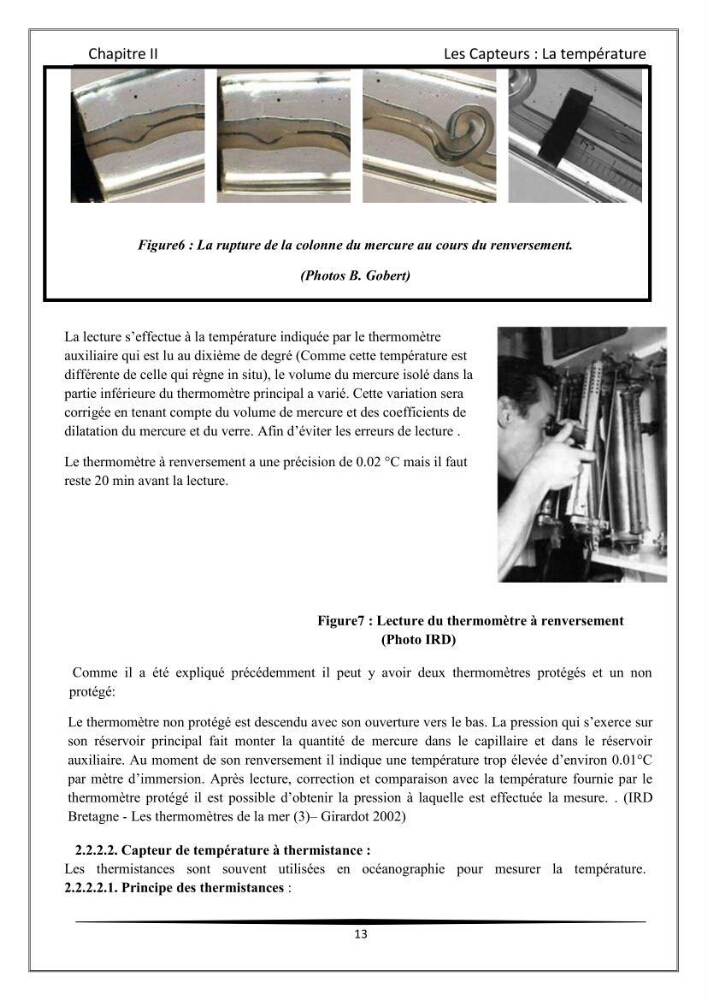

Figure6 : La rupture de la colonne du mercure au cours du renversement.
(Photos B. Gobert)
La lecture s’effectue à la température indiquée par le thermomètre
auxiliaire qui est lu au dixième de degré (Comme cette température est
différente de celle qui règne in situ), le volume du mercure isolé dans la
partie inférieure du thermomètre principal a varié. Cette variation sera
corrigée en tenant compte du volume de mercure et des coefficients de
dilatation du mercure et du verre. Afin d’éviter les erreurs de lecture .
Le thermomètre à renversement a une précision de 0.02 °C mais il faut
reste 20 min avant la lecture.
Figure7 : Lecture du thermomètre à renversement
(Photo IRD)
Comme il a été expliqué précédemment il peut y avoir deux thermomètres protégés et un non
protégé:
Le thermomètre non protégé est descendu avec son ouverture vers le bas. La pression qui s’exerce sur
son réservoir principal fait monter la quantité de mercure dans le capillaire et dans le réservoir
auxiliaire. Au moment de son renversement il indique une température trop élevée d’environ 0.01°C
par mètre d’immersion. Après lecture, correction et comparaison avec la température fournie par le
thermomètre protégé il est possible d’obtenir la pression à laquelle est effectuée la mesure. . (IRD
Bretagne - Les thermomètres de la mer (3)– Girardot 2002)
2.2.2.2. Capteur de température à thermistance :
Les thermistances sont souvent utilisées en océanographie pour mesurer la température.
2.2.2.2.1. Principe des thermistances :
