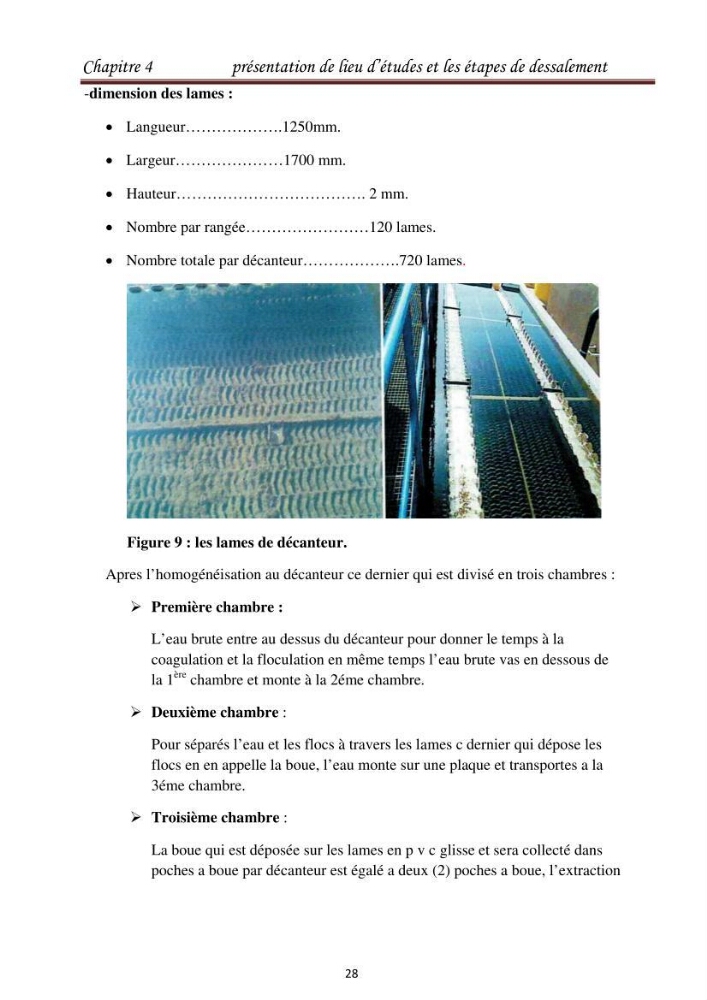

-dimension des lames :
 Langueur……………….1250mm.
 Largeur…………………1700 mm.
 Hauteur………………………………. 2 mm.
 Nombre par rangée……………………120 lames.
 Nombre totale par décanteur……………….720 lames.
Figure 9 : les lames de décanteur.
Apres l’homogénéisation au décanteur ce dernier qui est divisé en trois chambres :
 Première chambre :
L’eau brute entre au dessus du décanteur pour donner le temps à la
coagulation et la floculation en même temps l’eau brute vas en dessous de
la 1
ère chambre et monte à la 2éme chambre.
 Deuxième chambre :
Pour séparés l’eau et les flocs à travers les lames c dernier qui dépose les
flocs en en appelle la boue, l’eau monte sur une plaque et transportes a la
3éme chambre.
 Troisième chambre :
La boue qui est déposée sur les lames en p v c glisse et sera collecté dans
poches a boue par décanteur est égalé a deux (2) poches a boue, l’extraction
28
Chapitre 4
présentation de lieu d’études et les étapes de dessalement
